PC817 OPTOCOUPLER: Funkčnost a moderní aplikace

Optocouplers, stejně jako PC817, jsou základními komponenty, které umožňují elektrickou izolaci mezi různými sekcemi obvodu při zachování plynulé komunikace.Využitím vnitřního LED a fototransistoru převádí PC817 elektrické signály na světlo a zpět a zajistí, že vstupní a výstupní obvody zůstávají izolované.Tato izolace je většinou cenná při ochraně citlivých komponent před vysokým napětím a elektrickým šumem, což činí PC817 všestranným řešením pro aplikace od průmyslové automatizace po elektroniku domácnosti.

Katalog

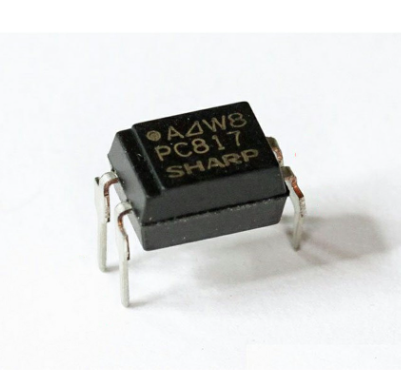

Co přesně je PC817 OptoCoupler?

The PC817 OptoCoupler je jemné, ale robustní zařízení navržené tak, aby nabízelo elektrickou izolaci mezi dvěma samostatnými obvody.Toto separace je dosaženo geniálním vnitřním mechanismem, který zahrnuje jak infračervenou LED, tak fototransistor.Tyto komponenty jsou pohodlně umístěny v kompaktním čtyřpinovém integrovaném obvodu (IC).Když je aplikováno vstupní napětí, infračervené LED emituje světlo, které je následně detekováno fototransistorem na výstupním konci.S kapacitou pro správu maximálního výstupního proudu 50 mA a vstupním napětím 30V se PC817 ukáže jako vysoce univerzální, zejména v prostředích sužovaných podstatným elektrickým šumem nebo extrémními teplotami.

OptoCouplers, jako je PC817, nacházejí své místo v mnoha moderních elektronických aplikacích, včetně regulace napájení, řízení motoru a rozhraní datové komunikace.Jejich hlavní funkcí je chránit systémy přijímající signál z vysokých napětí, čímž se zachovává provozní bezpečnost a integritu.V nastavení zatížených značným elektrickým šumem, jako je průmyslová automatizační systémy nebo automobilová elektronika, vyniká PC817 udržováním čistoty signálu a snižováním rušení.Upřednostňujete tyto optokuplery v takových scénářích kvůli jejich znalosti při zachování věrnosti signálu uprostřed možných narušení.Tato metoda eliminuje nebezpečí přímého elektrického spojení mezi řezy s vysokým a nízkým napětím, čímž chrání jemné komponenty.

PC817 je navržen tak, aby vykazoval konzistentní spolehlivost jak ve venkovních instalacích, tak náročných vnitřních prostředích.Jeho vnitřní prvky jsou vytvořeny tak, aby snášely takové drsné podmínky při zachování provozní stability.Tyto vlastnosti umístí PC817 jako ideální volbu pro letecké, vojenské a venkovní průmyslové aplikace, kde je trvanlivost a odolnost vážná.

PC817 OptoCOUPLER OPERACE

OptoCOUPLER PC817 je integrací infračerveného LED a fototransistoru v rámci jednoho balíčku.Když je aplikováno vstupní napětí, infračervená LED dioda vydává paprsek světla, který prochází mezerou k osvětlení fototransistoru na opačné straně.V reakci na světlo tento fototransistor generuje proud, který pak působí jako vstup pro jiné části obvodu.Často můžete najít útěchu v tom, že tento přímý mechanismus zajišťuje bezproblémový přenos signálu.

Izolace signálu

Jedním z pozoruhodných rysů PC817 je jeho role při přenosu elektrických signálů mezi dvěma obvody, které musí zůstat izolované.Tato izolace se stává vysoce cennou ve scénářích, kde je kontrola vysokých úrovní napětí nezbytná, aniž by došlo k přímému spojení.Udržováním vstupních a výstupních obvodů se optokupler zabraňuje překročení kolísání nebo hrotů napětí a potenciálně poškozením citlivé výstupní strany.V polích ovládacích prvků motoru, napájecí zdroje a automatizačních systémů se tento princip často používá k dosažení bezpečnosti i spolehlivosti.

Aplikace v ovládacích prvcích motoru

V systémech řízení motorů slouží PC817 OptoCOUPLER jako Linchpin.Spravuje přepínací akce v obvodech, které řídí motory, a zajišťují, aby kontrolní signály zůstaly elektricky izolované z vysoce výkonných sekcí.Tato praxe je nápomocná při udržování elektrického šumu před blátem kontrolních signálů, čímž se operuje stabilitu systému.

Použití v zdrojích energie

PC817 OptoCOUPLERS jsou výrazné v napájecích obvodech, zejména v rámci zpětné vazby a kontrolních smyček.V napájecím zdrojích s přepínaným režimem (SMPS) předává OptoCOUPLER stav výstupu zpět do centrálního řadiče, čímž udržuje bezpečnost a integritu zařízení.Zkušenost ukázala, že taková izolace se používá pro dlouhověkost ochrany i zařízení.

Implementace automatizačních systémů

Automatizační systémy nesmírně těží z schopnosti PC817 přenášet signály napříč izolovanými hranicemi.Tato funkce je klíčová v programovatelných logických regulátorech (PLC) a různých nastaveních průmyslové automatizace, kde senzory a pohony musí interagovat bez vzájemného rušení.OptoCOUPLERS můžete pravidelně používat k chránění jemných řídicích obvodů a zdůraznit hodnotu izolace ve složitých systémech.

Dlouhodobé používání PC817 v obvodech

Pro zajištění dlouhodobé funkčnosti optokupleru PC817 ve vašich obvodech je žádoucí pečlivě řídit proud IR LED a provozní teplotu.Promyšlené zvážení těchto aspektů může výrazně prodloužit životnost a spolehlivost zařízení.

Vyžaduje se udržování proudu IR LED pod 50 mA.K dosažení tohoto cíle použijte rezistor omezující proud.Přesná hodnota rezistoru by měla být vypočtena pomocí OHMův zákon (V = IR), s ohledem na vaše napájecí napětí a požadovaný proud.Správný výpočet zabraňuje nadměrnému proudu proudu, což zajišťuje, že IR LED zachovává svou optimální funkčnost před dlouhým trváním.Často můžete pozorovat, že provozování IR LED v proudech nižších než 50 mA může přibližně 20-30 mA významně prodloužit životnost komponenty bez ovlivnění výkonu.Tato úprava zavádí bezpečnostní vyrovnávací paměť, což představuje změny podmínek obvodu a výrobní nesrovnalosti.

Spolehlivá operace PC817 významně závisí na udržení optimálního rozsahu teploty.Funguje efektivně mezi -30 ° C a 100 ° C.Překročení těchto hranic může vyvolat tepelné napětí a způsobit potenciální selhání zařízení.V praktických scénářích zajišťuje udržování okolních teplot v tomto rozsahu stabilitu a spolehlivost optočleru.Například integrace tepelných dřezů nebo chladicích mechanismů ve vysokoteplotních podmínkách pomáhá zvládat nadměrné teplo a zachovává integritu PC817, což brání předčasnému opotřebení.Využití pravidelných monitorovacích postupů a implementace selhání pro kolísání teploty ukázalo pozitivní výsledky v různých aplikacích.Použitím teplotních senzorů a řídicích systémů lze provozní podmínky dynamicky upravit tak, aby udržovaly doporučený rozsah, což zmírnilo rizika spojená s extrémy teploty.

Aplikace PC817 OptoCOUPLER

OptoCoupler PC817 najde své místo v nesčetných aplikacích, z nichž každá využívá svou jedinečnou schopnost poskytovat elektrickou izolaci a zmírnit rušení.

Přepínání napájecích zdrojů

OptocOuplers PC817 jsou základní pro přepínání napájecích zdrojů, kde izolují řídicí obvody od vysokých úrovní napětí.Tato praxe zvyšuje spolehlivost a bezpečnost během přeměny energie.Můžete se spolehnout na optokuplery pro zmírnění hrotů napětí, podporující trvanlivost a robustnost těchto napájecích jednotek.

Izolovaný přenos signálu

V průmyslovém nastavení je elektrický šum konstantní výzvou pro přenos signálu.Izoláty PC817 OptoCOUPLER a chrání citlivé řídicí obvody z tohoto šumu, což udržuje jasnost signálu.Rozsáhlé testování zajišťuje, že komunikace zařízení zůstává bez rušení, a to i za nejnepříznivějších podmínek.

Ovládání motoru

Motory generují přechody vysokých napětí, které ohrožují kontrolní elektroniku.OptoCOUpler PC817 poskytuje vyrovnávací paměť a izoluje tyto obvody od takových škodlivých účinků.Praktické aplikace ukazují, že tato izolace významně snižuje selhání systému, optimalizuje účinnost motoru a spolehlivost.

Rozhraní mikrokontroléru

Rozhraní mikrokontroléry s externími zařízeními vyžadují robustní izolaci, aby odvrátila poškození na napětí.V této roli vyniká PC817 OptoCOUPLER.Vývojáři využívají tuto funkci k posílení dlouhověkosti a funkčnosti mikrokontrolérových systémů se zaměřením na hladkou integraci a efektivní správu poruch.

Zvukové vybavení

U zvukových aplikací, udržování nedotčené, jsou pro kvalitní kvalitu zvuku nutné udržovat nedotčené signály bez rušení.OptoCOUPLER PC817 pomáhá izolací různých částí zvukového zařízení, čímž se sníží rušení šumu.Tyto optokuplery můžete často používat k podpoře věrnosti zvuku, zejména v prostředí naplněných šumem.

Zdravotnické prostředky

Ve zdravotnických prostředcích jsou většinou ty pro sledování pacientů, bezpečnost a spolehlivost nebezpečná.OptoCoupler PC817 zajišťuje bezpečný a izolovaný přenos signálu a brání elektrickým rizikům pro pacienty.Tyto systémy můžete pečlivě otestovat tak, aby splňovaly přísné bezpečnostní standardy a spoléhaly na optocoplers, aby tyto požadavky překročily.

Datová komunikace

Udržování integrity dat v komunikačních systémech zahrnuje řízení anomálií elektrického rušení a napětí.OptoCOUPLER PC817 izoluje komunikační obvody, chrání proti těmto problémům.Odborníci na telekomunikaci implementují tyto izolátory, aby zvýšili odolnost a výkon sítě.

Systémy správy baterií

Vzestup obnovitelné energie zdůrazňuje potřebu efektivních systémů správy baterií.V rámci těchto systémů chrání PC817 OptoCoupler elektronické ovládací prvky z škodlivých napěťových přepětí a elektrického šumu.Obnovitelná energie zahrnuje tyto optokuplery za účelem zlepšení bezpečnosti a efektivity bateriových systémů a pomáhá při udržitelném řízení energetických zdrojů.

Schéma obvodu PC817 IC OptoCOUPLER

V počátečních nastaveních s IC OptoCouplerem IC PC817 je LED napájena baterií 9V, moderována 10k rezistorem a ovládána přepínačem.Jakmile je IR LED aktivována, stimuluje fototransistor uvnitř OptoCOUPLER a zahájí přepínací mechanismus pro připojená zařízení, jako jsou relé nebo jiné elektronické komponenty.Optocouplers hrají hlavní roli při segregaci různých částí obvodu.Toto oddělení slouží k chránění citlivých částí od vysokopěťových přechodů a šumu.Často můžete zdůraznit důležitost výběru vhodných komponent, abyste zajistili trvanlivost obvodu a optimální funkci.Například použití rezistoru s vyšší úrovní tolerance může zvládnout současné výkyvy a nabídnout lepší ochranu LED diody před potenciálním poškozením.

Vnitřní fungování PC817 zahrnuje přeměnu elektrických signálů na světlo, které poté protíná izolační bariéru a transformuje se zpět na elektrické signály.Tato metoda usnadňuje přenos signálu bez přímé elektrické připojení a také podporuje rychlé přepínání.Kontexty průmyslových strojů těží hlavně z OptoCouplerových obvodů.Efektivně izolují nízkonapěťové řídicí obvody z vysokopěťového zařízení a podporují bezpečné a stabilní operace.Navíc přidání pull-up rezistoru k fototransistoru pomáhá udržovat stálé úrovně výstupu při různých podmínkách.

U skutečných aplikací je stínění infračerveného LED v optočleru před současnými přepětími vážné.Přidání pečlivě vypočítaného odporu omezujícího proud, založený na dopředném napětí a požadovaném proudu, může taková rizika zmírnit.Pro další regulaci napětí můžete často integrovat další komponenty, jako jsou kondenzátory pro filtrování šumu nebo diody zeneru, abyste další upřesňovali výkon obvodu.Klíčovým hlediskem je také tepelné řízení.Přebytečné teplo může narušit optokupler a související komponenty v průběhu času.Využití chladičů nebo zajištění správného ventilace může tyto tepelné problémy zmírnit, což vede k zvýšené spolehlivosti obvodu.

Funkce PC817 OptoCOUPLER

PC817 OptoCOUPLER představuje řadu atributů, které zvyšují jeho užitečnost v různých elektronických aplikacích.

• •Optická izolace: PC817 používá LED spojenou s fototransistorem, aby umožnil přenos signálu bez fyzického kontaktu, což výrazně snižuje elektrický šum a zmírňuje riziko napětí.

• •Kompaktní velikost: Jeho malé rozměry způsobují, že PC817 je v zásadě vhodný pro desky s vysokou hustotou obvodů a splňuje požadavky současných a kosmických efektivních elektronických návrhů.

• •Nízká spotřeba energie: PC817, které plánuje pracovat s minimálním výkonem, je ideální pro použití v zařízeních s baterií, kde je konzervativní energie nejvyšší prioritou.

• •Vysoké izolační napětí: PC817, který je schopen podporovat napětí s vysokou izolací, vyniká ve vysokopěťovém prostředí a zajišťuje bezpečnost a robustní výkon.

• •Široký teplotní rozsah: PC817 funguje spolehlivě napříč širokou škálou teplot, od spotřební elektroniky po průmyslové aplikace, což prokazuje jeho všestrannost.

• •Rychlá doba odezvy: Schopnost PC817 zpracovat signály rychle činí neocenitelným pro aplikace, kde je rychlý přenos dat nutností.

• •Všestrannost: Jeho adaptabilita pro přepínání, izolaci a řazení úrovně umožňuje použití PC817 v četných elektronických systémech, což odráží jeho multifunkční povahu.

• •Spolehlivost: Prokazující konzistentní trvanlivost v různých prostředích se PC817 ukázal jako spolehlivý pro dlouhodobé použití v elektronických obvodech.

• •Široké aplikační spektrum: PC817 nachází využití v široké škále průmyslových odvětví, od automatizačních systémů po spotřební elektroniku a zdůrazňuje jeho schopnost splnit různé technické požadavky.

• •Nákladově efektivní: PC817, která nabízí alternativu pro dražší transformátory a izolátory, nabízí praktické řešení bez obětování kvality nebo výkonu.

Závěr

OptoCoupler PC817 nabízí praktické řešení pro udržení elektrické izolace a zároveň zajišťuje spolehlivý přenos signálu.Díky jeho schopnosti chránit obvody před vysokopěťovým rizikům a rušením hluku je nutná v široké škále aplikací.I když to nemusí být vhodné pro vysokorychlostní přenos dat, její všestrannost, trvanlivost a efektivita náklady mu umožňují zvýšit bezpečnost a efektivitu různých elektronických systémů.

Často kladené otázky [FAQ]

1. Jaké jsou typické aplikace OptoCOUPLERS PC817?

PC817 OptoCOUPLERS se ocitnou v široké škále nastavení.V průmyslové automatizaci zvyšují šumovou imunitu pro složité stroje, poskytují izolaci signálu, která chrání jemné obvody a usnadňují přepínání kontrolované napětí pro správu různých operačních stavů.V telekomunikacích zajišťují přenos křišťálově čistého signálu navzdory jakémukoli elektrickému šumu, což je faktor, který udržuje bezproblémovou komunikaci.Zdravotnictví těží z PC817 pro bezpečné izolaci mezi zařízením připojeným k pacientovi a dalšími obvody, které upřednostňují bezpečnost pacientů.Ve světě automobilové elektroniky jsou tyto optocoplery hlavně pro izolaci kontrolních signálů, čímž se zvyšuje bezpečnost a spolehlivost systému.A konečně, v spotřební elektronice jsou základní pro správu energie a zvyšují citlivost na rozhraní.

2. Jaké je maximální izolační napětí optokupleru PC817?

Maximální izolační napětí optokuplerů PC817 závisí na specifických podrobnostech modelu.Tato zařízení jsou obvykle hodnocena tak, aby snášela izolační napětí od několika set do několika tisíc voltů.Tato odolnost vůči podmínkám vysokého napětí je dynamická pro bezpečný provoz v prostředí s vysokým napětím, stínění citlivých komponent před potenciálními elektrickými přepětími.

3. Jsou PC817 OptoCOUPLERS citlivá na polaritu?

PC817 OptoCOUPLERS nejsou ze své podstaty citlivé na polaritu.Po správné konfiguraci Pinaut je však nutností správné provoz.K dosažení optimální funkce je zapotřebí zajištění správného spojení mezi anodou a katodou LED části a také na straně tranzistoru.Dodržování konvencí zapojení pilně vylučuje nesprávnou operaci a podporuje dlouhověkost a účinnost elektronických systémů.

4. Jak ovlivňuje OptoCoupler PC817 integritu signálu?

Udržování integrity signálu je klíčovou funkcí optokuplerů PC817, zejména v nastavení s elektrickým šumem a fluktuacemi.Poskytnutím galvanické izolace mezi vstupem a výstupem tato zařízení účinně snižují rušení, čímž se zachovají čistotu signálu.Tento atribut je nutný pro systémy, které vyžadují vysokou přesnost a spolehlivost, což zajišťuje, že přenášený signál zůstává neúspěšný a přesný.

5. Jaké faktory by měly být zváženy při výběru OptoCoupleru PC817?

Při výběru OptoCOUPLER PC817 přijde do hry několik úvah izolační napětí vstup-výstup, které odpovídají tolerancím napětí k potřebám aplikací.Zajistit, aby zařízení mohlo přenášet dostatečný proud pro požadavky vašeho systému.Výběr zařízení, které splňuje požadavky na rychlost vašeho systému.Zajištění spolehlivého provozu napříč různými podmínkami prostředí.
