domůproduktyDiskrétní polovodičové produktyTranzistory - IGBT - SingleSTGWA50H65DFB2
STMicroelectronics

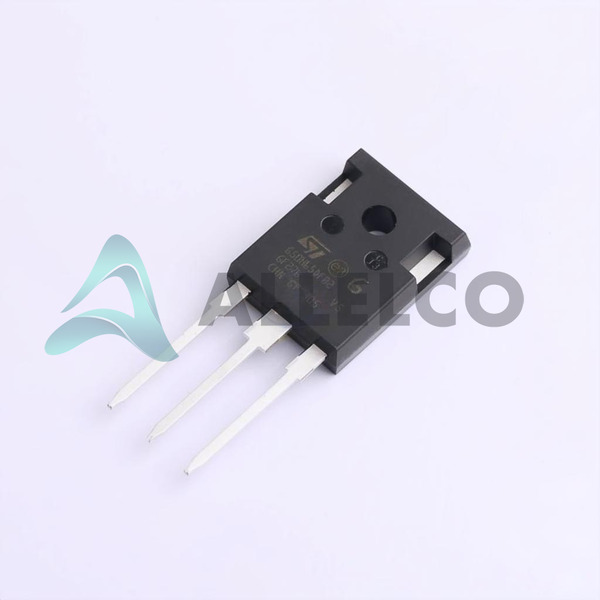

Obrázek může být reprezentace.
Viz specifikace pro podrobnosti o produktu.
VYJáDřIT MOžNOST
Metoda platby

STGWA50H65DFB2 - STMicroelectronics

Výrobce Part Number
STGWA50H65DFB2
Výrobce
STMicroelectronics
Allelco Part Number
32D-STGWA50H65DFB2
ECAD model
Popis dílů
DISCRETE
Balík
TO-247-3
Datový list
STGWA50H65DFB2.pdf
Stav RoHs
Naše certifikace
Na skladě: 14916

Požadovaná pole jsou označena hvězdičkou (*)
Zašlete prosím RFQ, budeme okamžitě odpovídat.

Množství
VYJáDřIT MOžNOST
Metoda platby
Naše certifikace

Specifikace

Technické specifikace STGWA50H65DFB2
Technické specifikace STMicroelectronics - STGWA50H65DFB2, atributy, parametry a části s podobnými specifikacemi jako STMicroelectronics - STGWA50H65DFB2

Atribut produktu Hodnota atributu
Výrobce STMicroelectronics
Napětí - kolektoru emitoru Breakdown (Max) 650 V
VCE (o) (Max) @ VGE, Ic 2V @ 15V, 50A
Zkušební podmínky 400V, 50A, 4.7Ohm, 15V
Td (zapnuto / vypnuto) při 25 ° C 28ns/115ns
přepínání energie 910µJ (on), 580µJ (off)
Dodavatel zařízení Package TO-247 Long Leads
Série -
Reverse Time Recovery (TRR) 92 ns
Power - Max 272 W
Atribut produktu Hodnota atributu
Paket / krabice TO-247-3
Balík Bulk
Provozní teplota -55°C ~ 175°C (TJ)
Typ montáže Through Hole
Typ vstupu Standard
Typ IGBT Trench Field Stop
Gate Charge 151 nC
Aktuální - sběratel Pulsní (ICM) 150 A
Proud - Collector (Ic) (Max) 86 A
Číslo základního produktu STGWA50

Klasifikace životního prostředí a vývozu

ATRIBUT POPIS
Stav RoHs
Úroveň citlivosti na vlhkost (MSL) 1 (Unlimited)
Dosáhnout stavu REACH Unaffected
ECCN EAR99
HTSUS

Díly s podobnými specifikacemi

Tři části napravo mají podobné specifikace jako STMicroelectronics STGWA50H65DFB2.

Atribut produktu STGWA50H65DFB2 STGWA60V60DF STGWA80H65FB STGWA80H65DFB
Part Number STGWA50H65DFB2 STGWA60V60DF STGWA80H65FB STGWA80H65DFB
Výrobce STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
VCE (o) (Max) @ VGE, Ic 2V @ 15V, 50A 2.3V @ 15V, 60A 2V @ 15V, 80A 2V @ 15V, 80A
Napětí - kolektoru emitoru Breakdown (Max) 650 V 600 V 650 V 650 V
Proud - Collector (Ic) (Max) 86 A 80 A 120 A 120 A
Gate Charge 151 nC 334 nC 414 nC 414 nC
Typ montáže Through Hole Through Hole Through Hole Through Hole
Balík Bulk Tube Tube Tube
Paket / krabice TO-247-3 TO-247-3 TO-247-3 TO-247-3
Reverse Time Recovery (TRR) 92 ns 74 ns - 85 ns
Typ vstupu Standard Standard Standard Standard
Provozní teplota -55°C ~ 175°C (TJ) -55°C ~ 175°C (TJ) -55°C ~ 175°C (TJ) -55°C ~ 175°C (TJ)
Číslo základního produktu STGWA50 STGWA60 STGWA80 STGWA80
Typ IGBT Trench Field Stop Trench Field Stop Trench Field Stop Trench Field Stop
Power - Max 272 W 375 W 469 W 469 W
Dodavatel zařízení Package TO-247 Long Leads TO-247 Long Leads TO-247 Long Leads TO-247 Long Leads
Zkušební podmínky 400V, 50A, 4.7Ohm, 15V 400V, 60A, 4.7Ohm, 15V 400V, 80A, 10Ohm, 15V 400V, 80A, 10Ohm, 15V
Td (zapnuto / vypnuto) při 25 ° C 28ns/115ns 60ns/208ns 84ns/280ns 84ns/280ns
Série - - - -
Aktuální - sběratel Pulsní (ICM) 150 A 240 A 240 A 240 A
přepínání energie 910µJ (on), 580µJ (off) 750µJ (on), 550µJ (off) 2.1mJ (on), 1.5mJ (off) 2.1mJ (on), 1.5mJ (off)

STGWA50H65DFB2 Datasheet PDF

Stáhněte si datové listy STGWA50H65DFB2 PDF a dokumentaci STMicroelectronics pro STGWA50H65DFB2 - STMicroelectronics.

Sestava/původ PCN
Assembly Site 06/Apr/2023.pdf
