domůproduktyDiskrétní polovodičové produktyTranzistory - FETs, MOSFETs - SingleSTD17NF25

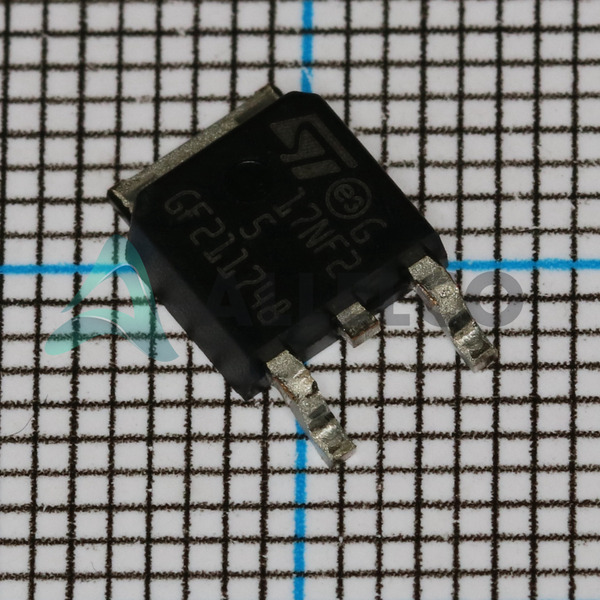

STD17NF25 Image
Obrázek může být reprezentace.
Viz specifikace pro podrobnosti o produktu.
VYJáDřIT MOžNOST
Metoda platby

STD17NF25 - STMicroelectronics

Výrobce Part Number
STD17NF25
Výrobce
STMicroelectronics
Allelco Part Number
32D-STD17NF25
ECAD model
Popis dílů
MOSFET N-CH 250V 17A DPAK
Balík
TO-252-3, DPak (2 Leads + Tab), SC-63
Datový list
STx17NF25.pdf
Stav RoHs
Naše certifikace
Na skladě: 63600

Požadovaná pole jsou označena hvězdičkou (*)
Zašlete prosím RFQ, budeme okamžitě odpovídat.

Množství
VYJáDřIT MOžNOST
Metoda platby
Naše certifikace

Specifikace

Technické specifikace STD17NF25
Technické specifikace STMicroelectronics - STD17NF25, atributy, parametry a části s podobnými specifikacemi jako STMicroelectronics - STD17NF25

Atribut produktu Hodnota atributu
Výrobce STMicroelectronics
Vgs (th) (max) 'Id 4V @ 250µA
Vgs (Max) ±20V
Technika MOSFET (Metal Oxide)
Dodavatel zařízení Package DPAK
Série STripFET™ II
RDS On (Max) @ Id, Vgs 165mOhm @ 8.5A, 10V
Ztráta energie (Max) 90W (Tc)
Paket / krabice TO-252-3, DPak (2 Leads + Tab), SC-63
Balík Tape & Reel (TR)
Atribut produktu Hodnota atributu
Provozní teplota -55°C ~ 150°C (TJ)
Typ montáže Surface Mount
Vstupní kapacita (Ciss) (Max) @ Vds 1000 pF @ 25 V
Nabíjení brány (Qg) (Max) @ Vgs 29.5 nC @ 10 V
Typ FET N-Channel
FET Feature -
Napětí měniče (max. Zap. RDS, min. Zap. Zap.) 10V
Drain na zdroj napětí (Vdss) 250 V
Proud - kontinuální odtok (Id) @ 25 ° C 17A (Tc)
Číslo základního produktu STD17

Klasifikace životního prostředí a vývozu

ATRIBUT POPIS
Stav RoHs
Úroveň citlivosti na vlhkost (MSL) 1 (Unlimited)
Dosáhnout stavu REACH Unaffected
ECCN EAR99
HTSUS

Díly s podobnými specifikacemi

Tři části napravo mají podobné specifikace jako STMicroelectronics STD17NF25.

Atribut produktu STD17NF25 STD17NF03L-1 STD17NF03LT4 STD1802
Part Number STD17NF25 STD17NF03L-1 STD17NF03LT4 STD1802
Výrobce STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Balík Tape & Reel (TR) Tube Tape & Reel (TR) -
Nabíjení brány (Qg) (Max) @ Vgs 29.5 nC @ 10 V 6.5 nC @ 5 V 6.5 nC @ 5 V -
Vgs (th) (max) 'Id 4V @ 250µA 2.2V @ 250µA 2.2V @ 250µA -
Proud - kontinuální odtok (Id) @ 25 ° C 17A (Tc) 17A (Tc) 17A (Tc) -
Typ FET N-Channel N-Channel N-Channel -
Číslo základního produktu STD17 STD17 STD17 -
Provozní teplota -55°C ~ 150°C (TJ) -55°C ~ 175°C (TJ) -55°C ~ 175°C (TJ) -
FET Feature - - - -
Vstupní kapacita (Ciss) (Max) @ Vds 1000 pF @ 25 V 320 pF @ 25 V 320 pF @ 25 V -
Ztráta energie (Max) 90W (Tc) 30W (Tc) 30W (Tc) -
Série STripFET™ II STripFET™ II STripFET™ II -
Vgs (Max) ±20V ±16V ±16V -
Typ montáže Surface Mount Through Hole Surface Mount -
Dodavatel zařízení Package DPAK TO-251 (IPAK) DPAK -
RDS On (Max) @ Id, Vgs 165mOhm @ 8.5A, 10V 50mOhm @ 8.5A, 10V 50mOhm @ 8.5A, 10V -
Paket / krabice TO-252-3, DPak (2 Leads + Tab), SC-63 TO-251-3 Short Leads, IPak, TO-251AA TO-252-3, DPak (2 Leads + Tab), SC-63 -
Technika MOSFET (Metal Oxide) MOSFET (Metal Oxide) MOSFET (Metal Oxide) -
Napětí měniče (max. Zap. RDS, min. Zap. Zap.) 10V 5V, 10V 5V, 10V -
Drain na zdroj napětí (Vdss) 250 V 30 V 30 V -

STD17NF25 Datasheet PDF

Stáhněte si datové listy STD17NF25 PDF a dokumentaci STMicroelectronics pro STD17NF25 - STMicroelectronics.

Balení PCN
Mult Dev Inner Box Chg 9/Dec/2021.pdf
Sestava/původ PCN
IPG-PWR/14/8552 23/Jun/2014.pdf
Návrh/specifikace PCN
New Lead Frame Design 17/Mar/2023.pdf
Datasheets
STx17NF25.pdf
