domůproduktyDiskrétní polovodičové produktyTranzistory - FETs, MOSFETs - SingleIRFR5305TRPBF

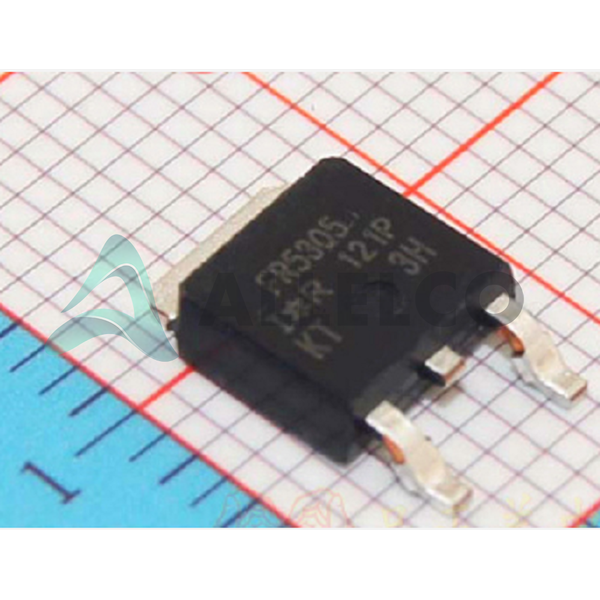

IRFR5305TRPBF Image
Obrázek může být reprezentace.
Viz specifikace pro podrobnosti o produktu.

IRFR5305TRPBF - Infineon Technologies

Výrobce Part Number
IRFR5305TRPBF
Výrobce
Infineon Technologies
Allelco Part Number
32D-IRFR5305TRPBF
ECAD model
Popis dílů
MOSFET P-CH 55V 31A DPAK
Detailní popis
Balík
TO-252-3, DPak (2 Leads + Tab), SC-63
Datový list
IRFR5305TRPBF.pdf
Stav RoHs
Na skladě: 40860

Požadovaná pole jsou označena hvězdičkou (*)
Zašlete prosím RFQ, budeme okamžitě odpovídat.

Množství

Specifikace

Technické specifikace IRFR5305TRPBF
Technické specifikace Infineon Technologies - IRFR5305TRPBF, atributy, parametry a části s podobnými specifikacemi jako Infineon Technologies - IRFR5305TRPBF

Atribut produktu Hodnota atributu
Výrobce Infineon Technologies
Vgs (th) (max) 'Id 4V @ 250µA
Vgs (Max) ±20V
Technika MOSFET (Metal Oxide)
Dodavatel zařízení Package D-Pak
Série HEXFET®
RDS On (Max) @ Id, Vgs 65mOhm @ 16A, 10V
Ztráta energie (Max) 110W (Tc)
Paket / krabice TO-252-3, DPak (2 Leads + Tab), SC-63
Balík Tape & Reel (TR)
Atribut produktu Hodnota atributu
Provozní teplota -55°C ~ 175°C (TJ)
Typ montáže Surface Mount
Vstupní kapacita (Ciss) (Max) @ Vds 1200 pF @ 25 V
Nabíjení brány (Qg) (Max) @ Vgs 63 nC @ 10 V
Typ FET P-Channel
FET Feature -
Napětí měniče (max. Zap. RDS, min. Zap. Zap.) 10V
Drain na zdroj napětí (Vdss) 55 V
Proud - kontinuální odtok (Id) @ 25 ° C 31A (Tc)
Číslo základního produktu IRFR5305

Díly s podobnými specifikacemi

Tři části napravo mají podobné specifikace jako Infineon Technologies IRFR5305TRPBF.

Atribut produktu IRFR5305TRPBF IRFR540ZPBF IRFR540ZTRPBF IRFR5305PBF
Part Number IRFR5305TRPBF IRFR540ZPBF IRFR540ZTRPBF IRFR5305PBF
Výrobce Infineon Technologies Infineon Technologies Infineon Technologies International Rectifier
Vstupní kapacita (Ciss) (Max) @ Vds 1200 pF @ 25 V 1690 pF @ 25 V 1690 pF @ 25 V 1200 pF @ 25 V
Napětí měniče (max. Zap. RDS, min. Zap. Zap.) 10V 10V 10V 10V
Nabíjení brány (Qg) (Max) @ Vgs 63 nC @ 10 V 59 nC @ 10 V 59 nC @ 10 V 63 nC @ 10 V
RDS On (Max) @ Id, Vgs 65mOhm @ 16A, 10V 28.5mOhm @ 21A, 10V 28.5mOhm @ 21A, 10V 65mOhm @ 16A, 10V
Typ montáže Surface Mount Surface Mount Surface Mount Surface Mount
Série HEXFET® HEXFET® HEXFET® HEXFET®
Číslo základního produktu IRFR5305 - IRFR540 -
Balík Tape & Reel (TR) Tube Tape & Reel (TR) Bulk
Ztráta energie (Max) 110W (Tc) 91W (Tc) 91W (Tc) 110W (Tc)
Paket / krabice TO-252-3, DPak (2 Leads + Tab), SC-63 TO-252-3, DPak (2 Leads + Tab), SC-63 TO-252-3, DPak (2 Leads + Tab), SC-63 TO-252-3, DPak (2 Leads + Tab), SC-63
Drain na zdroj napětí (Vdss) 55 V 100 V 100 V 55 V
Vgs (Max) ±20V ±20V ±20V ±20V
Provozní teplota -55°C ~ 175°C (TJ) -55°C ~ 175°C (TJ) -55°C ~ 175°C (TJ) -55°C ~ 175°C (TJ)
Proud - kontinuální odtok (Id) @ 25 ° C 31A (Tc) 35A (Tc) 35A (Tc) 31A (Tc)
Dodavatel zařízení Package D-Pak D-Pak D-Pak D-Pak
FET Feature - - - -
Technika MOSFET (Metal Oxide) MOSFET (Metal Oxide) MOSFET (Metal Oxide) MOSFET (Metal Oxide)
Vgs (th) (max) 'Id 4V @ 250µA 4V @ 50µA 4V @ 50µA 4V @ 250µA
Typ FET P-Channel N-Channel N-Channel P-Channel

IRFR5305TRPBF Datasheet PDF

Stáhněte si datové listy IRFR5305TRPBF PDF a dokumentaci Infineon Technologies pro IRFR5305TRPBF - Infineon Technologies.

Další související dokumenty
IR Part Numbering System.pdf
Návrh/specifikace PCN
Mult Dev Label Chgs 8/Sep/2021.pdf
Balení PCN
Mult Dev Label Chgs 18/Feb/2020.pdf Barcode Label Update 24/Feb/2017.pdf
Sestava/původ PCN
Mult Dev Wafer Site Chg 18/Dec/2020.pdf
PCN jiné
Mult Dev Lot Code Standardization 11/Nov/2022.pdf
