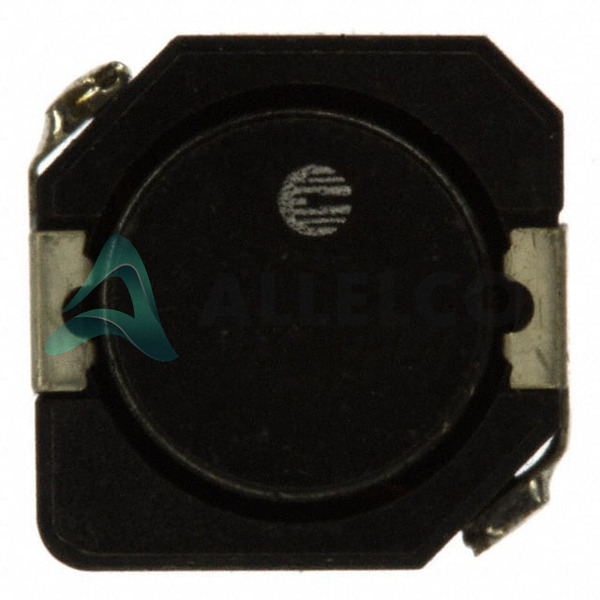

Name: Eaton - Electronics Division DR1040-820-R
Brand: Eaton - Electronics Division
SKU: DR1040-820-R

DR1040-820-R ~~- Eaton - Electronics Division~~

Výrobce Part Number

DR1040-820-R

Allelco Part Number

32D-DR1040-820-R

ECAD model

Popis dílů

FIXED IND 82UH 1.29A 260MOHM SMD

Detailní popis

Balík

Nonstandard

Stav RoHs

~~Porovnat~~

Specifikace

Technické specifikace DR1040-820-R
Technické specifikace Eaton - Electronics Division - DR1040-820-R, atributy, parametry a části s podobnými specifikacemi jako Eaton - Electronics Division - DR1040-820-R

Atribut produktu

Hodnota atributu

Výrobce

Coiltronics (Eaton)

Typ

Drum Core, Wirewound

Tolerance

±30%

Dodavatel zařízení Package

Velikost / Rozměry

0.413" L x 0.406" W (10.50mm x 10.30mm)

stínění

Shielded

Série

DR1040

hodnocení

Q @ Freq

Paket / krabice

Nonstandard

Balík

Tape & Reel (TR)

Atribut produktu

Hodnota atributu

Provozní teplota

-40°C ~ 125°C

Typ montáže

Surface Mount

Materiál - jádro

Ferrite

Frekvence indukčnosti - test

100 kHz

indukčnost

82 µH

Výška - Sedící (Max)

0.157" (4.00mm)

Frekvence - Self Resonant

DC Resistance (DCR)

260mOhm Max

Aktuální hodnocení (AMPS)

1.29 A

Aktuální - nasycení (ISAT)

1.47A

Díly s podobnými specifikacemi

Tři části napravo mají podobné specifikace jako Eaton - Electronics Division DR1040-820-R.

Atribut produktu
Part Number	DR1040-820-R	DR1040-150-R	DR1040-8R2-R	DR1050-121-R
Výrobce	Eaton - Electronics Division	Eaton - Electronics Division	Eaton - Electronics Division	Eaton - Electronics Division
Typ	Drum Core, Wirewound	Drum Core, Wirewound	Drum Core, Wirewound	Drum Core, Wirewound
DC Resistance (DCR)	260mOhm Max	50mOhm Max	29mOhm Max	279mOhm Max
Balík	Tape & Reel (TR)	Tape & Reel (TR)	Tape & Reel (TR)	Tape & Reel (TR)
Paket / krabice	Nonstandard	Nonstandard	Nonstandard	Nonstandard
Výška - Sedící (Max)	0.157" (4.00mm)	0.157" (4.00mm)	0.157" (4.00mm)	0.197" (5.00mm)
Série	DR1040	DR1040	DR1040	DR1050
Provozní teplota	-40°C ~ 125°C	-40°C ~ 125°C	-40°C ~ 125°C	-40°C ~ 125°C
Tolerance	±30%	±30%	±30%	±30%
indukčnost	82 µH	15 µH	8.2 µH	120 µH
Frekvence - Self Resonant	-	-	-	-
Frekvence indukčnosti - test	100 kHz	100 kHz	100 kHz	100 kHz
hodnocení	-	-	-	-
Aktuální - nasycení (ISAT)	1.47A	3.6A	4.6A	1.3A
Materiál - jádro	Ferrite	Ferrite	Ferrite	Ferrite
Velikost / Rozměry	0.413" L x 0.406" W (10.50mm x 10.30mm)	0.413" L x 0.406" W (10.50mm x 10.30mm)	0.413" L x 0.406" W (10.50mm x 10.30mm)	0.413" L x 0.406" W (10.50mm x 10.30mm)
Aktuální hodnocení (AMPS)	1.29 A	3.1 A	3.98 A	1.3 A
Typ montáže	Surface Mount	Surface Mount	Surface Mount	Surface Mount
Q @ Freq	-	-	-	-
Dodavatel zařízení Package	-	-	-	-
stínění	Shielded	Shielded	Shielded	Shielded

DR1040-820-R Datasheet PDF

Stáhněte si datové listy DR1040-820-R PDF a dokumentaci Eaton - Electronics Division pro DR1040-820-R - Eaton - Electronics Division.
