Obrázek 1: Symbol kondenzátoru
Kondenzátor, někdy nazývaný kondenzátor, je elektronická součást, která ukládá a uvolňuje elektrickou energii.Jeho primární funkcí je udržovat elektrický náboj a vypouštět jej, pokud je to vyžadováno obvodem.Kondenzátory se skládají ze dvou vodivých desek (obvykle kovů) oddělených izolačním materiálem zvaným dielektrikum.Dielektrikem může být vzduch, keramika, polyesterový film, hliníkový elektrolyt nebo jiné materiály.
Když je napětí aplikováno na kondenzátor, pozitivní náboje se hromadí na jedné desce a negativní náboje na druhé straně.To vytváří elektrické pole v dielektrickém materiálu mezi deskami, což umožňuje kondenzátoru ukládat energii.Kondenzátory se používají v široké škále aplikací, od napájecích zdrojů po rádiové obvody a filtrování šumu.
Symboly kondenzátoru v diagramech obvodu jsou jednoduché výkresy, které ukazují část a jak funguje v obvodu.Tyto symboly jsou tvořeny dvěma přímými liniemi vedle sebe a ukazují dvě desky kondenzátoru.Mezi liniemi je prostor, představující izolační materiál, nazývaný dielektrikum, který odděluje desky.Tento materiál zastaví přímý proud v pohybu mezi deskami, ale umožňuje kondenzátoru ukládat elektrickou energii.

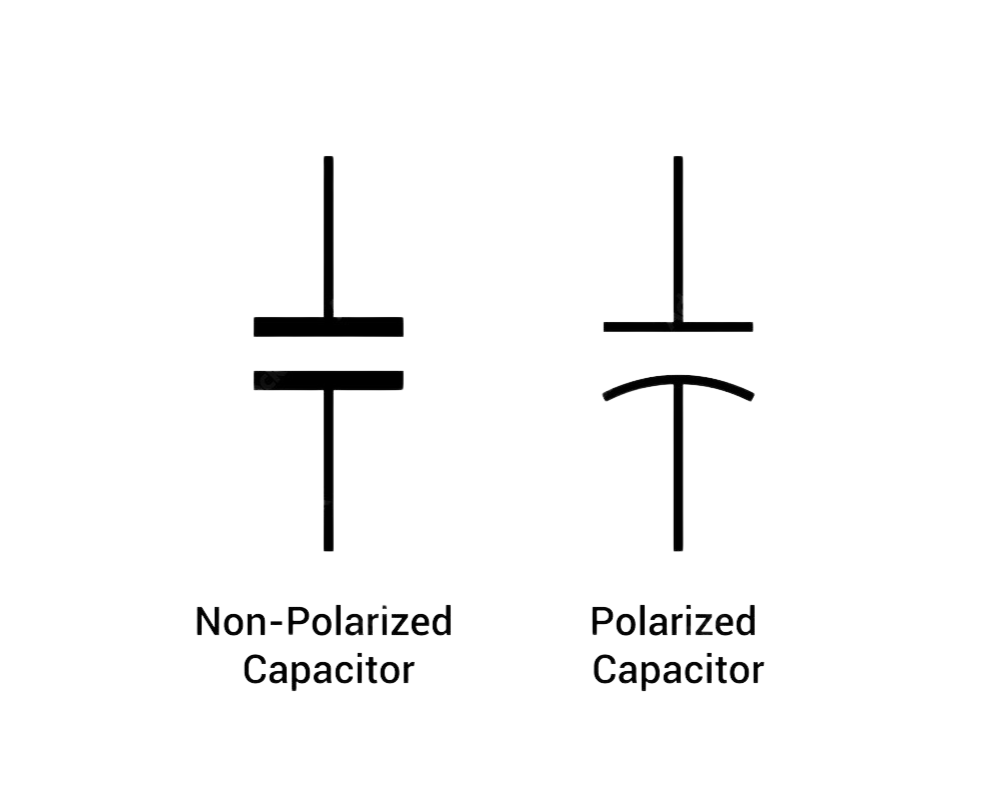

Obrázek 2: Nepolarizované a polarizované symboly kondenzátoru
Existují dva hlavní typy kondenzátorů: nepolarizované a polarizované.Každý typ má speciální symbol, který ukazuje, jak je třeba umístit do obvodu.
Nepolarizované kondenzátory se používají v obvodech, kde může proud jít obousměrně.Jejich symbolem jsou dvě rovné, paralelní linie, které ukazují, že obě strany jsou stejné.Tyto kondenzátory nemají konkrétní pozitivní nebo negativní stránku, takže je můžete připojit jakýmkoli směrem a budou stále fungovat tak, jak by měly.
Polarizované kondenzátory se liší, protože musí být propojeny určitým způsobem.Mají pozitivní a negativní stránku.Symbol pro tyto kondenzátory ukazuje tento rozdíl použitím jedné přímky pro pozitivní stranu a buď zakřivenou linii, nebo znaménko „+“, které ukazují, která strana je kladná.To vám řekne, která strana kondenzátoru musí být připojena k pozitivní části obvodu.Pokud připojíte polarizovaný kondenzátor nesprávným způsobem, může se zlomit nebo způsobit problémy v obvodu.
Symboly kondenzátoru v elektrických diagramech ukazují základní informace o kondenzátoru, což inženýrům a technikům usnadňuje pochopit, jaký typ kondenzátoru se používá a jak by měl být umístěn do obvodu.Tyto symboly ukazují, zda je kondenzátor polarizovaný nebo nepolarizovaný.Polarizovaný kondenzátor musí být nainstalován specifickým směrem, protože jeho uvedení nesprávného způsobu může způsobit problémy.Nepolarizované kondenzátory však mohou být bez problémů umístěny v libovolném směru.
Symboly také často zobrazují hodnotu kapacity, která ukazuje, kolik elektrického náboje může kondenzátor držet.Tato hodnota je důležitá, protože různé obvody potřebují pro správné fungování odlišného množství poplatku.Pokud je vybrána nesprávná hodnota, může obvod fungovat tak, jak má.
Použitím standardních symbolů pro kondenzátory mohou každý, kdo pracuje na elektrickém diagramu, snadno pochopit, jak by měl být kondenzátor používán.To pomáhá vyhnout se chybám, jako je výběr nesprávného kondenzátoru nebo jeho umístění na nesprávné místo, což by mohlo způsobit, že obvod přestane fungovat nebo se stane méně spolehlivým.
Kondenzátory jsou malé elektronické komponenty používané v různých obvodech a jejich symboly v diagramech se mění v závislosti na typu kondenzátoru a jeho funkci.Učení těchto symbolů je užitečné pro správné čtení obvodů.Kondenzátory jsou převážně rozděleny na polarizované, nepolarizované, variabilní a specializované typy, z nichž každá má vlastní jedinečný symbol.
Polarizované kondenzátory, jako jsou elektrolytické kondenzátory, mají pozitivní a negativní terminál.V diagramech obvodů jsou zobrazeny se symbolem, který usnadňuje vidět, která strana je pozitivní a která je negativní.Přímná čára obvykle představuje kladný terminál a zakřivená čára nebo značka „-“ představuje záporné terminál.Někdy je také přidáno znaménko „+“, které ukazuje pozitivní stránku jasněji.
Tyto kondenzátory se běžně používají v obvodech pro úkoly, jako je filtrování nebo snížení šumu.Dva hlavní typy polarizovaných kondenzátorů jsou:
• Hliníkové elektrolytické kondenzátory

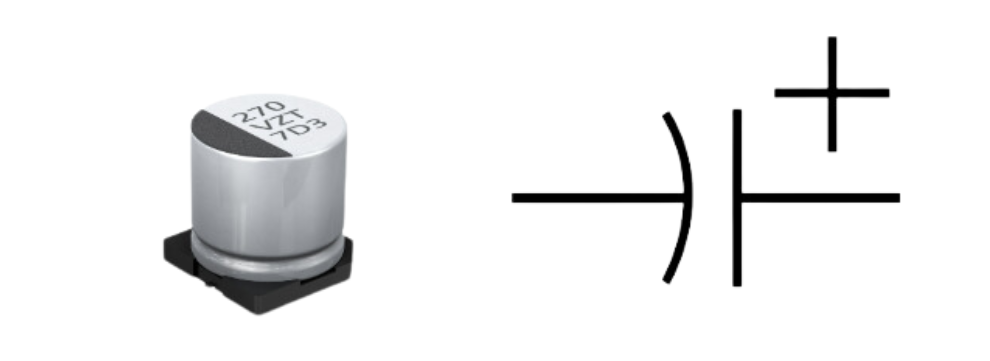

Obrázek 3: Symbol elektrolytického kondenzátoru hliníku
Ty se běžně vyskytují v obvodech napájení a zvukových systémech, protože mohou ukládat velké množství náboje a jsou levné.Mají však kratší životnost a při vyšších teplotách nemusí dobře fungovat.
• Tantalum kondenzátory

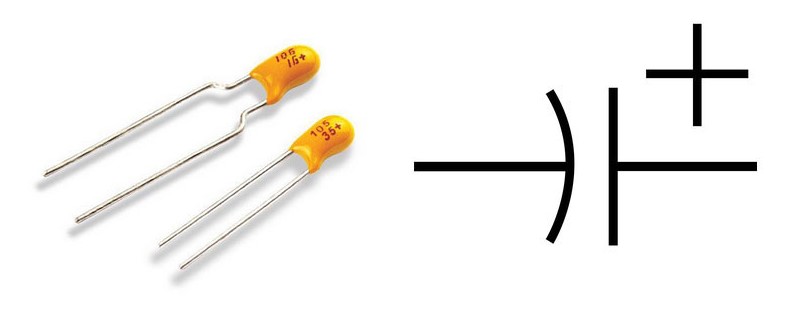

Obrázek 4: Symbol kondenzátoru Tantalum
Kondenzátory Tantalum jsou spolehlivější a stabilnější než hliníkové, takže se často používají v situacích, kdy je potřeba vysoký výkon, například v lékařském vybavení nebo leteckém elektronice.Vydrží déle a netějí méně aktuální, ale bývají dražší.
Nepolarizované kondenzátory, také nazývané fixní kondenzátory, nemají pozitivní ani negativní stránku.To znamená, že je můžete připojit jakýmkoli směrem v obvodu a budou stále fungovat.Jejich symbol v diagramech jsou obvykle dvě paralelní přímky, které jsou pro obě desky kondenzátoru.Tyto kondenzátory se často používají v obvodech pro úkoly, jako jsou spojovací signály, filtrování nebo nastavovací fáze a rezonance.
Některé běžné příklady nepolarizovaných kondenzátorů zahrnují:
• Keramické kondenzátory
Obrázek 5: Symbol keramického kondenzátoru
Tyto malé kondenzátory jsou známé tím, že jsou stabilní a často se používají ve vysokofrekvenčních obvodech, jako jsou ty, které se nacházejí v rádiovém a komunikačním zařízení.
• Kondenzátory slídy

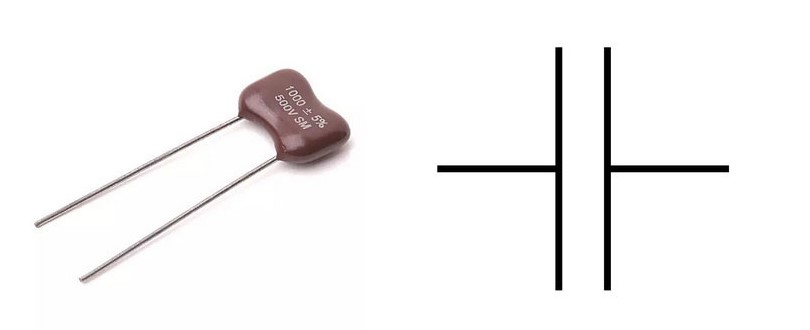

Obrázek 6: Slída kondenzátorů
Tyto kondenzátory jsou vysoce spolehlivé a stabilní, což z nich činí dobrou volbou pro přesné obvody, jako jsou oscilátory a vysílače rádiových frekvencí.
• Filmové kondenzátory
Obrázek 7: Symbol filmového kondenzátoru
Ty se široce používají v aplikacích, které potřebují zvládnout vysoké napětí nebo vysoký proud, jako je napájecí elektronika nebo motorové jednotky.Jsou odolné a trvají dlouho bez velké změny ve výkonu.
Obrázek 8: Symbol variabilního kondenzátoru
Variabilní kondenzátory vám umožňují upravit kapacitu, což znamená, že můžete změnit, kolik poplatků ukládají.Díky tomu jsou užitečnými v obvodech, kde je potřeba ladění, jako v rádiích.V diagramech vypadá variabilní kondenzátor jako nepolarizovaný kondenzátor, ale se šipkou přes jednu z desek, aby ukázal, že jeho hodnota může být upravena.Tyto kondenzátory se často používají, když potřebujete jemně doladit obvod, například k nastavení rádia na správnou frekvenci.
Kromě základních typů kondenzátorů jsou některé navrženy pro konkrétní použití a mají své vlastní symboly v obvodových diagramech:
• Superkapacitory (ultracapacitory)

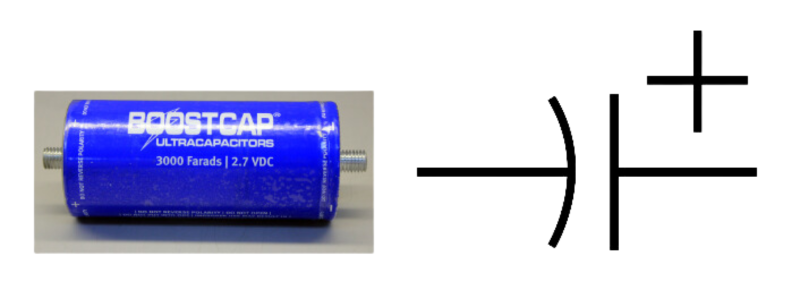

Obrázek 9: Symbol supercapacitor (ultracapacitor)
Tyto kondenzátory mohou rychle ukládat a uvolňovat velké množství energie.Jejich symbol je obvykle tvořen dvěma paralelními liniemi spojenými zakřivenou linií.Často se používají v systémech, které vyžadují rychlé výbuchy energie, jako jsou elektrická vozidla.
• Motor běh a spusťte kondenzátory

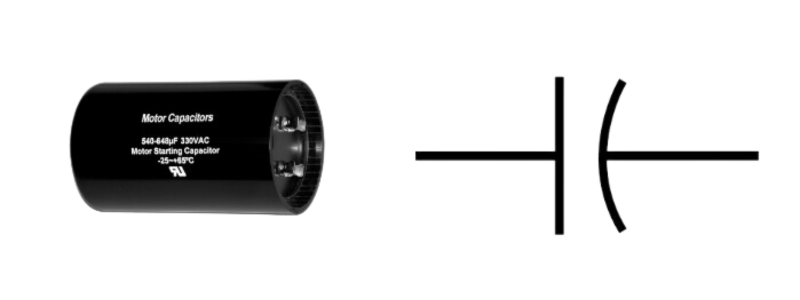

Obrázek 10: Symbol kondenzátoru motoru a spuštění symbolu
Tyto kondenzátory se používají v elektrických motorech, které jim pomáhají běžet hladce nebo je snadněji spustit.Jejich symbol je podobný nepolarizovanému kondenzátoru, ale je někdy označen tak, aby ukázal, že jsou určeny pro použití motoru.
• Kondenzátory krmiva
Obrázek 11: Symbol kondenzátoru krmiva
Používají se ke snížení elektromagnetického rušení (EMI) a omezení hluku v obvodech.Jejich symbol často zahrnuje spojení s zemí a ukazuje jejich roli při filtrování nežádoucích signálů.
• Kondenzátory zastřihovače

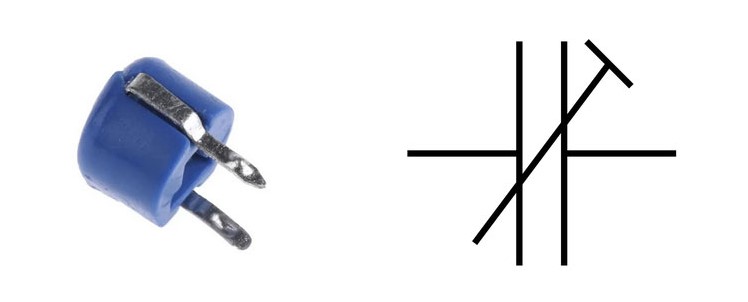

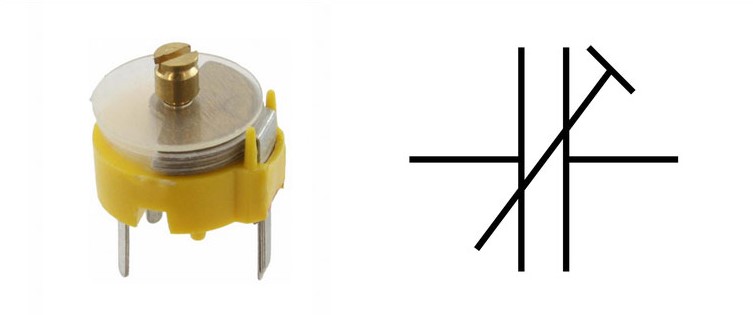

Obrázek 12: Symbol kondenzátoru oříznutí
Trimmery jsou malé variabilní kondenzátory používané pro velmi jemné úpravy v obvodu.Jejich symbol je podobný symbolu variabilního kondenzátoru, ale může zahrnovat další značení, které ukazují jejich přesnou roli v jemném doladění.
Každý typ kondenzátoru má specifickou roli v obvodech a znalost jejich symbolů pomáhá pochopit, jak budou fungovat v daném designu.Být obeznámen s těmito symboly usnadní při vytváření nebo opravě elektroniky správně dodržovat schémata obvodů a správně umístit komponenty.
Při použití multimetru ke kontrole kapacitance je symbol kondenzátoru často zobrazen jako „F“, který znamená Farads, jednotka používaná k měření kapacity.Některé multimetry mohou také použít symbol se dvěma paralelními čarami, který je stejný jako symbol nalezený v obvodových diagramech pro kondenzátory.
Chcete -li měřit kapacitu multimetrem, začněte jej nastavit do režimu kapacity.Toto lze označit písmenem „F“ nebo je znázorněno jako symbol dvou paralelních řádků.Poté připojte sondy multimetru k kondenzátorům terminály.Pokud testujete polarizovaný kondenzátor (jako elektrolytický kondenzátor), nezapomeňte připojit kladnou sondu s kladným terminálem a negativní sondu k zápornému terminálu.Jejich spojení nesprávným způsobem může způsobit nesprávné hodnoty nebo dokonce poškodit kondenzátor.
Po připojení sond se multimetr zobrazí hodnotu kapacity.Ve většině případů bude tato hodnota zobrazena v mikrofaradách (µF), protože Farads jsou obvykle příliš velké jednotky pro většinu kondenzátorů.Například kondenzátor 10 uF se zobrazí jako 10 000 µF na multimetru.
Před provedením měření je dobré zajistit, aby byl kondenzátor plně vypuštěn.Pokud je v kondenzátoru ještě nějaké napětí, mohlo by vám to dát špatné čtení nebo dokonce poškodit multimetr.Jakmile tyto kroky postupujete, můžete bezpečně a přesně měřit kapacitu kondenzátoru, který testujete.

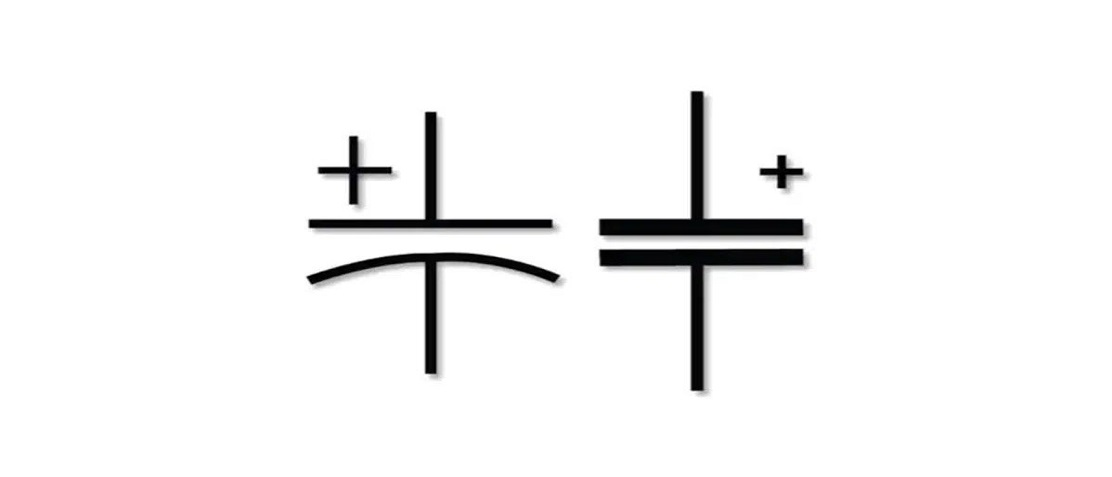

Obrázek 13: Symboly amerického a evropského kondenzátoru
Symboly kondenzátoru se mírně liší mezi americkými a evropskými standardy, ale slouží stejnému účelu v elektrických diagramech.
V americkém systému je pevný kondenzátor zobrazen se dvěma rovnými paralelními liniemi.U polarizovaných kondenzátorů je znaménko „+“ označuje kladnou stranu nebo se k zobrazení negativní strany používá zakřivená čára.To objasňuje, jak by měl být kondenzátor připojen, což je zvláště užitečné pro určité typy kondenzátorů, jako jsou elektrolytické, které musí být umístěny správným směrem, aby správně fungovaly.
V evropském systému je pevný kondenzátor nakreslen s jednou přímkou a jednou zakřivenou linií.Přímá čára obvykle představuje pozitivní stranu a zakřivená čára ukazuje negativní.Na rozdíl od amerického systému lze tento symbol použít jak pro polarizované, tak pro polarizované kondenzátory, ačkoli to, zda je kondenzátor polarizován nebo často ne závisí na kontextu diagramu.
Jakmile znáte rozdíl, oba systémy jsou snadno pochopitelné, ale je užitečné rozpoznat tyto variace, zejména při práci s diagramy z různých zemí.Správné čtení symbolů zajišťuje, že kondenzátory jsou připojeny správným způsobem a pracují tak, jak by měly.
Když se díváte na symboly kondenzátoru v diagramu obvodu, existuje několik hlavních detailů, na které byste se měli zaměřit.Porozumění vám vám pomůže zjistit, jaký typ kondenzátoru potřebujete a jak by měl být umístěn do obvodu.
Hodnota kapacity vám řekne, kolik elektrické energie může kondenzátor držet.Obvykle se měří u Farads (F).Farady jsou však poměrně velké jednotky, takže ve většině obvodů uvidíte mnohem menší jednotky, jako jsou mikrofarady (µF), nanofarady (NF) nebo picofarads (PF).Například 1 µF je jedna miliotina Faradu a 1 pf je jedna bilionta faradu.Tyto hodnoty jsou psány vedle symbolu kondenzátoru, aby vám ukázaly, kolik poplatku může uložit.
Tolerance ukazuje, jak moc by se skutečná kapacita kondenzátoru mohla lišit od hodnoty vytištěné na něm.To je obvykle dáno jako procento.Například pokud má kondenzátor toleranci ± 10%, znamená to, že kapacita může být o 10% vyšší nebo nižší než uvedená hodnota.Na této variantě nemusí v některých obvodech moc záležet, ale u citlivějších, může to ovlivnit to, jak obvod funguje.
Hodnocení napětí kondenzátoru vám řekne, že nejvyšší napětí, které kondenzátor může bezpečně zvládnout.Pokud se napětí v obvodu zvýší než toto hodnocení, může být kondenzátor poškozen nebo horší, mohl by selhat.Například, pokud má kondenzátor hodnocení napětí 50 V, musíte se ujistit, že napětí obvodu zůstává pod 50 V, aby se zabránilo problémům.
Některé kondenzátory, jako jsou elektrolytické kondenzátory, jsou polarizovány.To znamená, že mají pozitivní terminál (označený „+“) a zápornou terminálem (označený „-“).Je velmi důležité umístit tyto kondenzátory do správné orientace do obvodu.Pokud je připojíte špatně, mohou být poškozeny nebo způsobit, aby obvod nefungoval správně.
Kondenzátory hrají důležitou roli v mnoha elektronických obvodech a jejich symboly nám hodně říkají o tom, jak by měly být použity.Ať už pracujete s kondenzátory, které je třeba připojit určitým způsobem nebo těmi, které ne, porozumění symbolům pomáhá zajistit, aby byly umístěny správně.Znalost detailů, jako je to, kolik nabíjení může kondenzátor držet, jeho limit napětí a která strana je pozitivní nebo negativní, vám může pomoci vyhnout se chybám při stavbě nebo upevňování obvodů.Tím, že se naučíte, jak tyto symboly číst, budete mít lepší představu o tom, jak používat kondenzátory v různých elektronických projektech, což vaše práce usnadní a úspěšnější.
Symbol „U“, když je napsán jako „µ“ (řecké písmeno MU), znamená mikrofarady (µF), což je jednotka používaná k měření kapacitance kondenzátoru.Mikrofarad je velmi malé množství kapacitance.
Pozitivní strana kondenzátoru je obvykle označena znakem „+“.To vám řekne, který terminál (nebo noha) kondenzátoru by měl být připojen k pozitivní straně obvodu.Je to obzvláště důležité u kondenzátorů, které jsou polarizovány, jako elektrolytické kondenzátory.
Symbol „+-“ na kondenzátoru odkazuje na rozsah tolerance.To vám řekne, kolik se může skutečná kapacita lišit od označené hodnoty.Například, pokud je kondenzátor označen 100 uf s tolerancí ± 10%, skutečná kapacita by mohla být mezi 90 uf a 110 uf.
Chcete -li si přečíst kondenzátor, nejprve se podívejte na čísla nebo písmena vytištěná na něm.Obvykle zahrnují kapacitní hodnotu, uvedená v jednotkách jako Farads (F), mikrofarady (µF) nebo picofarads (PF).Může také existovat hodnocení napětí, které vám řekne maximální napětí, které zvládne.Pokud se jedná o polarizovaný kondenzátor, může mít také symbol "+" nebo "-", který ukazuje, kterým způsobem by měl být připojen v obvodu.
Symbol kondenzátoru můžete rozpoznat na diagramu obvodu podle jeho tvaru.Jednoduchý kondenzátor je zobrazen jako dvě paralelní linie.U polarizovaného kondenzátoru může být jedna z řádků zakřivená nebo může existovat znak „+“, který označuje pozitivní stranu.To vám pomůže vědět, jak jej správně umístit do obvodu.
