TMS320F28335PGFA MicroController: Aplikace a implementační příručka

Tento článek zkoumá mikrokontrolér TMS320F28335PGFA, známý pro svůj silný výkon a spolehlivost.Jeho vysoce výkonná CPU zpracovává komplexní úkoly, stabilní v náročných prostředích, ať už v průmyslové automatizaci, automobilové systémy nebo komunikační sítě, TMS320F28335PGFA vyniká pro jeho trvanlivost a příspěvek k inovacím napříč průmyslovými odvětvími.

Katalog

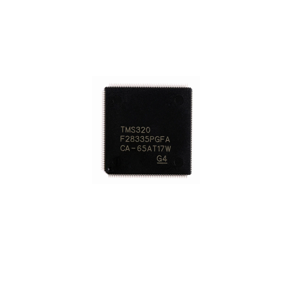

Přehled TMS320F28335PGFA

The TMS320F28335PGFA Autor: Texas Instruments je procesor digitálního signálu v řadě TMS320F2833X, určený pro kontrolu v reálném čase a umístěný v balíčku LQFP o 176-kolíku.Se silným výpočetním výkonem a širokou škálou periferií je to všestranná volba, která je užitečná v průmyslových odvětvích, jako je průmyslová kontrola, energetická elektronika, automobilová elektronika, instrumentace a komunikace.

Alternativy a ekvivalenty

The TMS320F2834PGFA je docela podobný funkci a výkonu jako TMS320F28335PGFA, což je dobrá volba zvážit.Hlavní rozdíly mohou být ve zpracování síly nebo specifických funkcích.

The TMX320F28335PGFA je experimentální verze TMS320F28335PGFA.Pokud jste vývojářem nebo výzkumným pracovníkem, věnujte velkou pozornost jakýmkoli malým změnám nebo vylepšením v této verzi, protože by mohly v průběhu času ovlivnit váš projekt.

Základní vlastnosti TMS320F28335PGFA

Jádro C28X Ti

Procesor TMS320F28335PGFA používá výkonné jádro C28X TI, 32bitový procesor digitálního signálu s pevným bodem (DSP).S 512 kb paměti flash a 68 kb RAM může hladce běžet rychlostí až 150 MHz.

Rozhraní a kompatibilita

Tento procesor je dodáván s řadou rozhraní, včetně ADC, SPI, SCI, I2C, Enhanced PWM Controllers, GPIO a GTC.Podporuje také Ethernet, Can a USB.Tyto funkce vhodné pro aplikace v komunikaci, automobilových systémech a průmyslové kontrole.

Analog-digitální převodníky (ADC)

ADC se používají pro přesný sběr dat a převádějí analogové signály v reálném čase na digitální data.ADC pomáhají nepřetržitě zpracovávat data senzorů pro lepší výkon a bezpečnost.

Rozhraní SPI a Sci

Rozhraní SPI a SCI procesoru zvyšují jeho flexibilitu při přenosu dat, přičemž SPI je vynikající při přenosu vysokorychlostních dat v aplikacích založených na senzoru, zatímco SCI se běžně používá v zabudovaných systémech pro spolehlivou komunikaci a podporuje standardní protokoly.

Vylepšené řadiče PWM

Přesné signály PWM zajišťují lepší kontrolu nad rychlostí a polohou motoru, zvyšují účinnost a přesnost automatizovaných systémů.

Vstupní/výstupní/výstupní kolíky pro obecné účely

GPIO Pins nabízejí velkou flexibilitu pro vlastní konfigurace.Umožňují procesoru se spojit s širokou škálou externích komponent, nejlepší jak pro prototypování, tak pro návrhy finálních produktů.GPIO umožňují návrhářům vytvářet přizpůsobené integrace a kontrolní systémy senzorů.

Protokoly CAN a Ethernet

Protokoly DSP podporuje a ethernetové protokoly, které zajišťují rychlou a spolehlivou datovou komunikaci.CAN se používá pro komunikaci ve vozidle, propojuje různé elektronické řídicí jednotky, zatímco Ethernet se v průmyslovém prostředí stává běžnější díky vysoké šířce pásma, což umožňuje rychlý přenos dat a lepší účinnost řídicí sítě.

Specifikace TMS320F28335PGFA

Atribut produktu	Hodnota atributu
Výrobce	Texas Instruments
Balíček / pouzdro	LQFP-176
Obal	Podnos
Délka	24 mm
Šířka	24 mm
Výška	1,4 mm
Rozlišení ADC	12 bit
Šířka datové sběrnice	32 bit
Velikost dat RAM	68 KB
Velikost paměti programu	512 KB
Styl montáže	SMD/SMT
Provozní teplota	-40 ° C až 125 ° C.
Provozní napájecí napětí	1,9 v
Počet špendlíků	176
Stav dílu	Aktivní
Typ rozhraní	CAN/I2C/SCI/SPI/UART
Typ produktu	DSP - procesory a řadiče digitálních signálů

Techniky programování pro TMS320F28335PGFA

Porozumění hardwaru a instrukční sadě

Chcete -li zahájit programování TMS320F28335PGFA, musíte se seznámit s jeho hardwarovou a instrukční sadou.Tento mikrokontrolér, postavený na jádru C28X, je navržen pro kontrolní aplikace v reálném čase a přichází s funkcemi, jako jsou vysokorychlostní ADC, moduly PWM a komunikační rozhraní, jako jsou SPI, I2C a Can.

Použití vývojových nástrojů

Truestudio a Code Composer Studio jsou vaše nástroje.Tyto IDE usnadňují a zrychlují a optimalizaci kódování, ladění a optimalizaci, s užitečnými knihovnami a příklady, které vám ušetří čas a zlepšují vaše řešení problémů a optimalizace.

Pochopení funkcí PIN a periferie

Každý pin na TMS320F28335PGFA má specifické funkce a lze jej nakonfigurovat pro různá použití.Pečlivým přečtením datového listu, zejména části elektrických charakteristik, se můžete vyhnout běžným problémům, jako jsou konflikty PIN nebo chyby napětí.Správné nastavení periferií, jako je ADC a PWM od začátku, může zabránit budoucím ladění bolesti hlavy.

Správa vnitřní paměti

TMS320F28335PGFA zahrnuje paměť RAM, ROM a Flash.Pro dobrý výkon v aplikacích v reálném čase, kde potřebujete předvídatelné a rychlé odpovědi, je nutné správa alokace zásobníku a haldy.

Podpora více jazyků

Tento mikrokontrolér podporuje programování v sestavení, C a C ++.C a C ++ jsou snazší pro programování vyšší úrovně a nabízejí silné knihovny, zatímco jazyk sestavy vám poskytuje přesnou kontrolu nad hardwarem.Použití správného jazyka pro správný úkol může zlepšit výkon vašeho programu.

Optimalizace sad instrukcí

Logické pokyny pomáhají s manipulací s bitovou manipulací, aritmetické zpracování výpočtů a pokyny pro přenos dat zajišťují, aby se data pohybovala rychle mezi registry, paměť a periferie.Přizpůsobení těchto pokynů hardwaru může vést vylepšení výkonu.

Základní perspektiva a přizpůsobení

Použití vlastních knihoven nebo nástrojů může zvýšit váš vývojový proces.Přizpůsobení těchto nástrojů vašim potřebám a neustálé testování ve scénářích v reálném světě pomůže zdokonalit vaše programování, což povede k silnému a efektivnímu konečnému produktu.

TMS320F28335PGFA Dynamika cen

Dynamika cen TMS320F28335PGFA byla od konce loňského roku svědkem významných změn.Zpočátku byly zřejmé kolísání cen, což způsobilo určitou nejistotu na trhu.V poslední době ceny našly stabilní bod, průměrující kolem 75 juanů.Tento nesoulad mezi oficiálními a tržními cenami odhaluje komplexní souhru ovlivněnou různými faktory.

Využití TMS320F28335PGFA

Chcete -li získat nejlepší výkon z mikrokontroléru TMS320F28335PGFA, začněte tím, že se ujistěte, že je bezpečně připojen ke všem hardwarovým komponentám pro spolehlivý provoz.Pro stabilizaci energie a snížení hluku, udržování stabilního obvodu, použijte techniky, jako jsou oddělení oddělení a správné uzemnění.Nastavte registry a paměťové bloky podle vašich potřeb projektu pomocí datového listu jako průvodce.Při psaní algoritmů ovládání používejte jazyk jako C nebo sestava a udržujte kód organizovaný tak, aby usnadnil ladění a aktualizaci později.Upřesněte kód pomocí testování a recenzí.Jakmile je kód připraven, zkompilujte jej do IDE jako Code Composer Studio a stáhněte si jej do mikrokontroléru.Debujte pečlivě pomocí nástrojů, jako je JTAG.Po ladění optimalizujte kód pro zlepšení účinnosti, snížení využití paměti a snížení spotřeby energie.Pravidelně aktualizujte software i hardware, aby byl systém stabilní a přizpůsobivý, a ujistěte se, že zvládne nové technologie nebo změny projektu.

Aplikační oblasti TMS320F28335PGFA

Vysoce výkonné motorové jednotky a výkonová elektronika

TMS320F2835PGFA svítí ve vysoce výkonných motorových pohonech, včetně DC motorů a krokových motorů.Jeho přesné kontrolní schopnosti zvyšují provozní účinnost a spolehlivost a dokazují v mnoha průmyslových scénářích.Tento mikrokontrolér spravuje napájecí elektronická zařízení, jako jsou střídače a současné řídicí systémy, díky své vysokorychlostní zpracování a přesné korekci účiníku.Moderní systémy mřížky integrovaly pokročilé techniky korekce účiníku a využívaly tento mikrokontrolér, aby se zvýšila jak stabilita, tak účinnost.

Systémy obnovitelné energie

TMS320F28335PGFA se ukáže jako neocenitelné v systémech obnovitelné energie, včetně aplikací pro solární a větrnou energii.Její schopnost zpracovat dat a kontrolní signály v reálném čase zajišťuje efektivní přeměnu a řízení energie.Například v systémech solárních energetických systémů umožňuje optimální orientaci fotovoltaického panelu a maximální sledování bodu výkonu (MPPT), což zvyšuje výnos energie.Podobně v systémech větrné energie řídí dynamickou kontrolu lopatek turbíny, aby optimalizovala výkon za různých větrných podmínek.

Zdravotnické prostředky

V lékařské oblasti je TMS320F28335PGFA nápomocný při sběru dat, zpracování signálu a kontrole napříč různými zdravotnickými prostředky.Jeho vysoká přesnost a spolehlivost jsou dobré pro diagnostické zobrazování, sledování pacientů a systémy podpory života.Pokročilé zobrazovací systémy, těžit z schopností zpracování dat v reálném čase v reálném čase, které umožňují obrázky s vyšším rozlišením a zlepšenou diagnostickou přesnost.

Průmyslová automatizace a robotika

TMS320F28335PGFA zahrnují vysoce výkonné řadiče, systémy řízení pohybu a robotiku.Jeho rychlosti zpracování a algoritmy řízení je vhodný pro složité automatizované systémy.V robotice mikrokontrolér zajišťuje přesné řízení pohybu, což umožňuje provádění komplexních úkolů s vysokou přesností.

Funkce TMS320F28335PGFA v řídicích systémech UAV

Mikrokontroléry jsou důležité pro to, aby UAV fungovalo dobře.Shromažďují data v reálném čase z různých senzorů, jako jsou akcelerometry, gyroskopy a GPS, což je potřebné k udržení stabilního a přesného UAV během letu.Také zpracovávají komunikaci mezi různými částmi UAV prostřednictvím systémů, jako jsou CAN, SPI a SCI, ujistěte se, že vše běží hladce.

Sběr dat pro operace UAV

Senzory, jako jsou akcelerometry a gyroskopy, nám říkají o orientaci a pohybu UAV.GPS poskytuje umístění v reálném čase, vyžaduje navigaci.Pokud provozujete UAV, víte, že přesná data rychle pomáhá UAV reagovat lépe na změny a hladce létat, což snižuje rizika.

Komunikační protokoly v UAV

Role mikrokontroléru při manipulaci s komunikačními protokoly, jako jsou Can, SPI a SCI, zajišťuje spolehlivé a nadbytečné komunikační kanály v rámci UAV.Tyto systémy pomáhají rychle řešit jakékoli problémy během letu, což zvyšuje bezpečnost a spolehlivost UAV.

Ovládání letu UAV

Mikrokontroléry zpracovávají úkoly řízení letu, jako je udržování stáje UAV a vedení jeho navigace.Dobré systémy řízení letu výrazně zvyšují výkon UAV v různých podmínkách.Stabilizace postoje pomáhá UAV udržovat zamýšlenou orientaci.Zahrnuje analýzu dat senzorů a rychlé korekce ve větrných podmínkách, aby UAV udržel na své plánované cestě.Navigační systémy UAV spoléhají na mikrokontroléry pro zpracování environmentálních dat a provádění přesných letových plánů.

Mechanismy detekce poruch

Mikrokontroléry neustále sledují systémy UAV, aby detekovaly jakékoli problémy, jako jsou hardwarové nebo softwarové problémy.To umožňuje rychlé opravy dříve, než se věci eskalují, což zvyšuje bezpečnost tím, že včas zachytí potenciální problémy.

Často kladené otázky (FAQ)

1. Jaké jsou vlastnosti TMS320F28335PGFA?

TMS320F2835PGFA je vybaven četnými funkcemi, včetně generování PWM, ADC, UART a SPI komunikace.Je vybaven PWM s vysokým rozlišením, pro přesné řízení motoru, což z něj činí žádoucí volbu v aplikacích vyžadujících přesný výkon.Robustní schopnosti zpracování podporují efektivní kontrolu v reálném čase a hrají roli v různých průmyslových a komerčních aplikacích.

2. jaké jsou aplikace TMS320?

Série TMS320 je všestranný nástroj používaný v mnoha průmyslových odvětvích.Používá se ve zpracování řečových signálů, telekomunikacích a robotice, což vede k pokroku v těchto polích.V radarových a sonarových systémech umožňuje jeho vysokorychlostní zpracování přesné detekce a interpretaci signálu.Používá se také v seismologii pro zpracování a analýzu dat v reálném čase.Kromě toho je řada TMS320 aplikována při zpracování obrazu, vylepšení zvuku, biomedicínského instrumentace a měření akustického šumu.Používá se dokonce v automatickém testovacím zařízení a pomáhá zajistit spolehlivost a výkon různých elektronických systémů.

3. Co je TMS320F28335PGFA?

TMS320F28335PGFA je sofistikovanou součástí řady digitálních signálních procesorů TMS320C2000 (DSP).Je pečlivě vytvořen pro kontrolní scénáře v reálném čase.Procesor vyniká pro rychlé zpracování komplexních výpočtů, což je prospěšné v dynamickém a časově citlivém prostředí.

4. Existují automobilové aplikace pro TMS320F28335PGFA?

Ano, TMS320F28335PGFA prokazuje svou hodnotu v různých automobilových aplikacích, zejména v motorickém ovládání elektrických vozidel (EV).Jeho PWM s vysokým rozlišením zajišťuje účinnou motorickou funkčnost a zvyšuje výkonnostní i energetickou účinnost EV.Kromě toho je tento DSP také integrován do jiných automobilových elektronických systémů, což přispívá ke zlepšené funkčnosti a bezpečnosti moderních vozidel.
