MPX5010DP: Pinout, funkce a datový list

MPX5010DP je nejmodernější senzor tlaku křemíku široce používaný v různých aplikacích.Tento senzor svítí ve scénářích zahrnující mikrokontrolér nebo mikroprocesor se vstupy A/D a hladce se přizpůsobuje různým systémovým požadavkům.MPX5010DP, oslavovaný pro svou všestrannost a spolehlivost, zvyšuje přesnost měření tlaku ve více systémech.Když se ponoříme hlouběji do jeho schopností, prozkoumáme jeho jedinečné rysy, rozsáhlé aplikace a špičkovou technologii, která podtrhuje jeho činnost, což z něj činí jádro v oblasti pokročilého roztoku měření tlaku.

Katalog

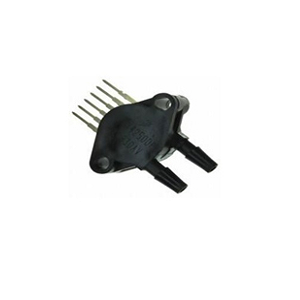

Co je MPX5010DP?

The MPX5010DP je snímač tlaku silikonu s dvojím portem umístěným v konfiguraci 6-pinového SIP.S využitím špičkového mikromachiningu, metalizace tenkovrstvého a bipolárního zpracování technologie zajišťuje tento senzor přesný analogový výstup přímo úměrný aplikovaným tlakem.Jeho axiální port je určen pro průmyslové trubice, takže je vysoce vhodné pro scénáře vyžadující výjimečnou přesnost a robustní výkon.

Několik komponent odráží MPX5010DP ve svých prvcích.Části, jako jsou MPX5010GSX a MPX5010GP, od NXP USA Inc., vykazují stejné vlastnosti.Zahrnují styl portů ostnatého, balíček modulů 6-SIP, provozní teplotní rozsah 40 ° C až 125 ° C a hodnocení citlivosti 450 mV/v.

MPX5010DP se rozlišuje prostřednictvím pokročilého mikromachiningu a metalizace tenkovrstvy.Pro aplikace, jako jsou zdravotnické prostředky a průmyslová automatizace, je nutná přesnost měření tlaku.Sofistikovaná konstrukce senzoru zaručuje dlouhověkost a stabilitu za rozmanitých podmínek a dosahuje ideální směsi technologie a praktického užitečnosti.

Robustní design senzoru zvyšuje jeho užitečnost.Odolnost vůči drsným faktorům životního prostředí zajišťuje konzistentní výsledky v průběhu delších období ověřených jeho rozšířeným průmyslovým přijetím.Důraz na trvalý výkon vede k minimální údržbě a provozní spolehlivosti, zvyšování trvanlivosti a účinnosti systému.

Alternativy MPX5010DP

• • MPX5010GSX

• • MPX5010GP

• • MPX5010GS

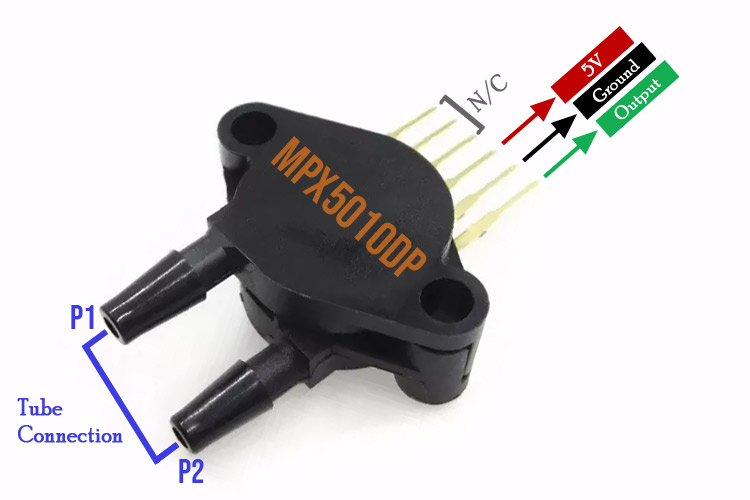

Konfigurace PIN MPX5010DP

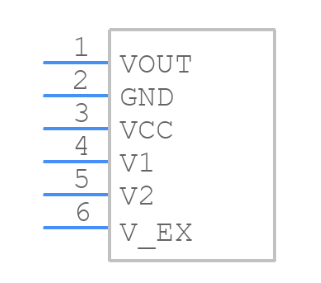

Symboly MPX5010DP, stopy a modely CAD

Funkce MPX5010DP

MPX5010DP vyniká s několika funkcemi, které z něj činí spolehlivou součást v různých aplikacích.Zachovává maximální chybovou rozpětí 5% v teplotním rozmezí 0 ° až 85 ° C, což zajišťuje přesnost a spolehlivost v podmínkách náročných na přesnost.Jeho kompatibilita s mikroprocesorem nebo systémy založenými na mikrokontroléru umožňuje bezproblémovou integraci do složitých elektronických návrhů a zvyšuje celkovou všestrannost a efektivitu.

Odolnost teploty a trvanlivost

Zařízení je navrženo tak, aby bylo kompenzováno teplotě z -40 ° C do +125 ° C, což zajišťuje konzistentní výkon v širokém teplotním rozsahu.To je velmi prospěšné v prostředích, kde kolísající teploty by jinak mohly ohrozit účinnost složek.Jeho odolná epoxidová unibody a PPS (polyfenylenový sulfid) balíček povrchu montáž přispívá k jeho robustnosti, takže je vhodný pro náročné průmyslové a automobilové aplikace.

Pokročilá technologie senzoru

Patentované měřiče napětí silikonu smykového napětí začleněné do zařízení jsou příkladem sofistikovaného přístupu k měření tlaku.Tato měřidla poskytují vysokou přesnost a opakovatelnost, což zvyšuje spolehlivý výkon MPX5010DP.Tato pokročilá technologie je výhodná ve scénářích, kde je zapotřebí pečlivého sledování tlaku, například v systémech správy motorů a průmyslových zařízeních pro automobily.

Všestranné konfigurace

MPX5010DP je k dispozici jak v diferenciálních i měřicích typech, což nabízí flexibilitu pro různé potřeby aplikací.Diferenciální typ, ideální pro systémy vyžadující přesné měření tlakových rozdílů.Typ měřidla, vhodný pro aplikace vyžadující měření absolutního tlaku.Kromě toho volba mezi konfiguracemi pro přes otvory nebo povrchové konfigurace zvyšuje svou přizpůsobivost, zajišťuje různé preference konstrukcí a výrobní procesy.

Specifikace MPX5010DP

Typ	Parametr
Časová doba z továrny	12 týdnů
Balíček / pouzdro	6-SIP modul
Povrchová držák	ŽÁDNÝ
Funkce montáže	Přes hovor
Provozní teplota	-40 ° C ~ 125 ° C.
Série	MPX5010
Publikováno	1998
Stav dílu	Aktivní
Úroveň citlivosti na vlhkost	Nelze použít
ECCN kód	Ear99
Aplikace	Mount na desce
HTS kód	8542.39.00.01
Napětí - napájení	4,75V ~ 5,25 V.
Výstup	0,2 V ~ 4,7 V
Styl ukončení	PC PIN
Délka nebo průměr těla	29,46 mm
Šířka těla	10,67 mm
Typ výstupu	Analogové napětí
Přesnost	± 5%
Doba odezvy	1000 µs
Provozní tlak	1,45psi (10 kPa)
Typ tlaku	Rozdíl
Port Style	Ostnat
Velikost portu	Muž - 0,19 4,93 mm trubice
Linearita	5%
Maximální tlak	5,8psi (40 kPa)
Typ senzorů/převodníků	Tlakový senzor, piezorestivní
Bydlení	Plast
Tlakový rozsah max	1,45 psi
Offset-nom	0,20 V
Funkce	Kompenzovaná teplota
Citlivost (MV/V)	450 MV/V.
Výška těla	28,7 mm
Stav ROHS	Rohs3 vyhovující

Blokové schéma MPX5010DP

Aplikace MPX5010DP

Nemocniční postele

MPX5010DP získal trakci v nemocničních postelích kvůli jeho přesnosti při monitorování polohy pacienta a inflace matrace.Správné umístění pacienta a vhodná podpora matrace při prevenci postelí a zvyšování pohodlí.Tento senzor zmocňuje poskytovatele zdravotní péče k provádění úprav založených na údajích a zajišťuje vynikající péči.Tradičně byla manuální hodnocení normou, ale integrace senzorů revolucionizovala přesnost a zlepšilo výsledky pacienta.

Respirační systémy

Ventilátory se spoléhají na přesné měření tlaku, aby zajistily optimální proudění vzduchu a zajistily bezpečnost pacienta.Přesnost senzoru umožňuje vyladěnou respirační podporu, která je skvělá v jednotkách intenzivní péče.

Systémy HVAC

MPX5010DP vyniká v systémech HVAC monitorováním a regulací tlaku vzduchu.Přesná měření tlaku zajišťuje efektivní provoz, což vede k úsporám energie a zvýšenému výkonu systému.Tento senzor přispívá ke spolehlivým a nákladově efektivním řešením klimatizace.

Řízení procesů

Senzor je také nedílnou součástí různých aplikací pro řízení procesů, jako je monitorování průtoků tekutin, detekce úniků a zajištění integrity potrubních systémů.Tyto funkce udržují konzistentní procesy a zlepšují bezpečnost a produktivitu ve výrobním prostředí.

Domácí spotřebiče

V domácích prostředích, jako jsou pračky, vyniká MPX5010DP při měření hladin vody s přesností.Přesné snímání vody optimalizuje využití vody, zachovává zdroje a udržuje efektivitu zařízení.To vede k vynikajícímu mytí a dlouhověkosti prodlouženého zařízení.

Mikroprocesory a mikrokontroléry

MPX5010DP ukazuje vysokou kompatibilitu se systémy založenými na mikroprocesorech a mikrokontrolérech.Tato integrace umožňuje vytváření inteligentních systémů schopných monitorovat a úpravy parametrů.Například inteligentní systémy pro řízení vodního hospodářství v pračkách optimalizují využití vody na základě velikosti zátěže a typu tkaniny kvůli takové integraci.

Balení MPX5010DP

Výrobce MPX5010DP

NXP Semiconductors, nabízí rozsáhlé řešení zabezpečené připojení přizpůsobené pro vestavěné aplikace.Vášeň společnosti pro inovace je hojně jasná ve své průkopnické práci napříč bezpečnými propojenými vozidly, komplexní zabezpečení, řešení ochrany osobních údajů a inteligentních připojených technologiích.Semiconductors NXP vede poplatek při vývoji pokročilých technologií k zajištění připojených vozidel.Probíhající pokroky společnosti NXP jsou příkladem modelu bezpečné a avantgardní technologie pro moderní vložené aplikace.

DataSheet PDF

Datové listy MPX5010DP:

Hlavní baterie s válci.pdf

2,73 kHz.pdf

NXP USA Inc Reach.pdf

NXP USA Inc Rohs Cert.pdf

Často kladené otázky [FAQ]

1. Jaké jsou praktické aplikace MPX5010DP?

MPX5010DP najde využití napříč lékařskými, průmyslovými a spotřebitelskými oblastmi.V nemocničních postelích přesná měření tlaku zvyšuje bezpečnost a pohodlí pacientů.Přesnost senzoru v respiračních systémech pomáhá při monitorování a regulaci vzduchu pro lékařskou ošetření a péči o pacienty.Systémy HVAC mají prospěch optimalizací řízení tlaku vzduchu, což vede ke zlepšení energetické účinnosti a kvality vnitřního vzduchu.Při výrobě je udržování specifických úrovní tlaku dobré pro kvalitu a bezpečnost produktu.Mnoho vozidel využívá senzor ke sledování a kontrole tlaku v pneumatikách a zvyšuje bezpečnost silničního provozu.

2. Je technická podpora k dispozici pro MPX5010DP?

Ano, rozsáhlá technická podpora je přístupná pro MPX5010DP.Podrobné informační informace o správné integraci senzoru.Poznámky k aplikacím poskytují poznatky a scénáře případů použití a usnadňují optimální využití.Dostupnost podrobností o výměně zajišťuje spolehlivost v aplikacích.Podpůrné dokumenty včetně datových listů, příruček a schémat poskytují důkladné technické specifikace a pokyny.Křížové odkazy rozšiřují možnosti kompatibility a zefektivňují integraci s jinými komponenty.
