LM258 OP-Amp IC: Specifikace a datový list
Cílem tohoto článku je poskytnout hloubkové zkoumání LM258, ponořit se do jeho charakteristik, praktických aplikací a jeho místa v širší rodině LMXX.Pokryje základní atributy LM258, technické specifikace a konfiguraci PIN, jeho praktické implementace v oboru a identifikuje, jak vyniká v aplikacích vyžadujících přesnost a stabilitu za řady podmínek.Tato příručka vám vybaví znalosti k efektivnímu využití LM258 a zajistí optimální funkčnost a inovace ve vašich elektronických projektech.Katalog

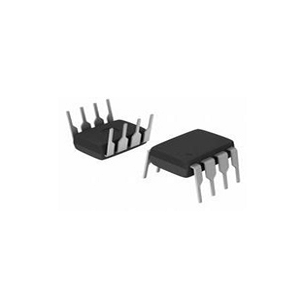

Co je LM258?
The LM258 IC je vážena svou všestranností jako duální operační zesilovač (op-amp), charakterizovaný jeho vysokým ziskem a kompenzací vnitřní frekvence.Tato komponenta má zvláštní místo v oblasti aplikací pro jediné napájení a bez problémů pracuje po celé řadě napětí.Jeho vlivné rysy zahrnují napětí s vysokým přímým proudem (DC), rozsáhlou šířku pásma a schopnost začlenit zem do vstupního napětí společného režimu, což umožňuje podstatné výkyvy výstupního napětí.Díky těmto schopnostem je nepostradatelný v blocích DC zisku, zesilovačích převodníků a obvodech s jedním napájením, kde spolehlivě provádí i se standardním napájením 3,3 V běžně vyskytující se v digitálních systémech.Mezi významné atributy LM258 patří jeho vysoký zisk napětí stejnosměrného napětí, což zajišťuje, že minimální vstupní signály jsou zvětšeny na užitečnou úroveň.Široká šířka pásma, kterou nabízí, podporuje rozmanitou škálu frekvenčních aplikací, vhodné pro nesčetné elektronické projekty.Integrace půdy do vstupního napětí běžného režimu zjednodušuje konstrukci a zvyšuje flexibilitu, která je vysoce ceněna ve složitých obvodech.
Náhrady LM258
• • LM258P
• • LM358P
• • LM358APE4
• • LM258NG
• • LM2588-ADJMWC
Konfigurace LM258 PIN
|
JMÉNO |
LCCC (1) |
SOIC, SSOP, CDIP, PDIP, tak,
TSSOP, CFP (1) |
I/o |
POPIS |
|
In1- |
5 |
2 |
I |
Negativní vstup |
|
In1+ |
7 |
3 |
I |
Pozitivní vstup |
|
V 2- |
15 |
6 |
I |
Negativní vstup |
|
In2+ |
12 |
5 |
I |
Pozitivní vstup |
|
Out1 |
2 |
1 |
Ó |
Výstup |
|
Out2 |
17 |
7 |
Ó |
Výstup |
|
PROTI- |
4 |
4 |
- |
Negativní (nejnižší) dodávka nebo půda (pro jednomu dodatečnou
operace) |
|
NC |
1, 3, 4, 6, 8, 9, 11, 13, 14, 16, 18, 19 |
- |
- |
Žádné vnitřní připojení |
|
V+ |
20 |
8 |
- |
Pozitivní (nejvyšší) nabídka |
Symbol LM258, stopa a model CAD
Funkce LM258
Rozsah napětí
Podstatné jednorázové napětí v rozmezí od +3,0 V do +32 V a duální dodávka ± 16 V nabízí provozní všestrannost.Díky tomu se LM258 přizpůsobuje aplikacím od přenosných zařízení s nízkým napětím až po robustní průmyslové systémy.Tento flexibilní rozsah napětí můžete využít jak pro systémy závislé na baterii, tak pro energetickou síť.
Interference s nízkým hlukem
Interference s nízkým šumem zvyšuje přesnost a citlivost požadovanou v konkrétních aplikacích.Zpracování zvuku a kondicionování signálu senzorového signálu se výrazně zlepšují sníženým šumem, což zesiluje jasnost a přesnost výstupních signálů.Prostřednictvím praktické aplikace je pozorováno, že minimalizace šumu zvyšuje výkon systému, zejména v prostředích s přísnými požadavky na integritu signálu.
Šířka pásma 1 MHz
LM258, který pracuje s šířkou pásma 1 MHz, se stará o aplikace vyžadující zpracování střední rychlosti.Tím je zajištěno spolehlivý výkon v systémech přeměny analogových k digitálnímu, sběru dat a dalších modulačních úkolech signálu.Efektivní správa šířky pásma je skvělá pro dosažení rychlosti systému a řešení složitých variací signálu.
Nízký napájecí proud
Pozoruhodně nízký napájecí proud 500 µA činí LM258 vysoce efektivní, takže je vhodný pro zařízení ovládaná baterie a energeticky citlivé aplikace.Snížený dodavatelský proud se promítá do snižování spotřeby energie, což přispívá k prodloužené výdrži baterie a udržitelnějším návrhům systémů, což je v souladu s moderním důrazem na energeticky účinnou elektroniku.
Teplotní rozsah
LM258 efektivní pracuje v rámci teplotního rozmezí -25 ° C až 85 ° C důsledně v různých podmínkách prostředí.Tento široký teplotní rozsah podporuje jak elektroniku v kontrolovaných nastaveních, tak v průmyslových aplikacích v tvrdších prostředích, což zajišťuje spolehlivost a dlouhověkost zařízení.
Rozptyl energie
Při rozptylu energie 830MW může LM258 fungovat bez přehřátí pro udržení stability a ochranu dalších složek.Efektivní řízení tepla je dobré pro prodlouženou provozní integritu, díky čemuž je LM258 spolehlivou volbou pro tepelně citlivé návrhy.Společnost LM258, která zahrnuje tyto funkce, vyniká jako efektivní a všestranný operační zesilovač a nabízí výhody v různých aplikacích.Využití jeho plného potenciálu vyžaduje hluboké porozumění a adept řízení jeho specifikací, které obohacuje snahu o inovativní elektronická řešení.
Specifikace LM258P
Technické specifikace, funkce a parametry Texas Instruments LM258, spolu s částmi, které mají podobné specifikace jako Texas Instruments LM258P.
|
Typ |
Parametr |
|
Stav životního cyklu |
Aktivní (poslední aktualizace: před 2 dny) |
|
Mount |
Skrz díru |
|
Balíček / pouzdro |
8-dip (0,300 ", 7,62 mm) |
|
Provozní teplota |
-25 ° C ~ 85 ° C. |
|
JESD-609 kód |
E3 |
|
Úroveň citlivosti na vlhkost (MSL) |
1 (neomezený) |
|
ECCN kód |
Ear99 |
|
Poloha terminálu |
DVOJÍ |
|
Napětí |
5V |
|
Počet špendlíků |
8 |
|
Napájecí zdroje |
+1,5 ~+15/+3 ~ 30V |
|
Provozní dodavatelský proud |
1Ma |
|
Výstupní proud |
30 mA |
|
Architektura |
Zpětná vazba napětí |
|
Poměr odmítnutí společného režimu |
70 db |
|
Napětí - napájení, jedno/duální (±) |
3V ~ 32V/± 1,5 V ~ ± 16V |
|
Vstupní offsetové napětí (VOS) |
5mv |
|
Zisk napětí |
100 dB |
|
Nízký offset |
ŽÁDNÝ |
|
Napětí - vstupní offset |
3MV |
|
Mikropovale |
ŽÁDNÝ |
|
Programovatelná síla |
ŽÁDNÝ |
|
Časová doba z továrny |
6 týdnů |
|
Typ montáže |
Skrz díru |
|
Počet kolíků |
8 |
|
Obal |
Trubice |
|
Stav dílu |
Aktivní |
|
Počet zakončení |
8 |
|
Terminál povrch |
Matte Tin (SN) |
|
Počet funkcí |
2 |
|
Číslo základní dílu |
LM258 |
|
Provozní napájecí napětí |
16v |
|
Počet kanálů |
2 |
|
Nominální dodávka proudu |
1,2 mA |
|
Rychlost zabití |
0,3 V/µs |
|
Typ zesilovače |
Obecný účel |
|
Aktuální - vstupní zkreslení |
20na |
|
Aktuální na kanál |
30 mA |
|
Unity Gain BW: nom |
700 kHz |
|
Průměrné zkreslení proudu max (BI) |
0,3 µA |
|
Kompenzace frekvence |
ANO |
|
Nízká zkreslení |
ŽÁDNÝ |
|
Zaujatost proud-max (BI) @25c |
0,15 µA |
|
Duální napájecí napětí |
9V |
LM258 Funkční blokové diagram
Vstupní fáze převážně zahrnuje diferenciální zesilovač.Tato komponenta zesiluje rozdíl napětí mezi dvěma signály a odmítá jakékoli rušení běžného režimu.Často se používají shodné dvojice tranzistorů, což zajišťuje minimální vstupní zkreslení proudu a napětí posunu.Po vstupní fázi přechodní fáze dále zesiluje napětí.To obecně zahrnuje použití dalších amplifikačních fází, jako jsou konfigurace společných emiter nebo běžné základny.Tyto návrhy zvyšují zisk bez zvýšení spotřeby energie nebo složitosti.V praxi je pro udržení integrity signálu v různých scénářích nutný vyvážení zisku a šířky pásma.Výstupní fáze je navržena tak, aby poskytovala vysoce schopnosti proudu a přitom udržovat stabilitu v různých zatíženích.Konfigurace zesilovače třídy AB se používají k zajištění nízkého zkreslení a vysoké účinnosti.Praktickou cestou s sebou je, že správné tepelné řízení může prodloužit dlouhověkost a spolehlivost zařízení.LM258 může fungovat buď na systémech s jedním doprovodem nebo s dvojitou dodávkou, což zvyšuje jeho flexibilitu pro různé aplikace.Například systémy s jedním dokladem zjednodušují návrh a snižují náklady.Duální nabídkové systémy nabízejí širší dynamický rozsah a lepší linearitu.Pro stanovení nejlepšího přístupu napájení je vyžadováno hodnocení kompromisů mezi jednoduchostí a výkonem.
Techniky rozvržení pro LM258
Jak efektivně využívat LM258?
LM258 zahrnuje dva nezávislé operační zesilovače (OP-Amps):
• Umožňuje použití v různých obvodech jako zesilovač, komparátor nebo oscilátor.
• Tato všestranná složka podporuje širokou škálu elektronických aplikací.
• Působí jako stavební blok jak v analogových i digitálních systémech.
Chcete-li se ponořit do své aplikace, prozkoumejme nastavení neinvertujícího zesilovače s jedním z OP-Amps LM258:
• Připojte vstupní signál k neinvertujícímu terminálu, abyste dosáhli pozitivního fázového posunu mezi vstupními a výstupními signály.Pečlivým výběrem hodnot rezistoru můžete ovládat zisk zesilovače.
Například zvažte R1 = 100 ohmů a R2 = 10 ohmů se vstupním napětím VI 20 mV.Výstupní napětí VO lze vypočítat pomocí vzorce:
To má za následek výstup 220 mV, což prokazuje účinnost op-ampéru při zesílení signálu, což půjčuje sílu dýchat život a jasnost do signálů slabých a utlumených.
Aplikace LM258
Digitální a analogová elektronika
LM258, LM258, má duální operační zesilovače, které vynikají ve výkonu, LM258.Díky jeho schopnosti pracovat s častými rekalibracemi s duálním napájením je z něj důvěryhodná volba.Tato plynulá integrace zajišťuje méně prostojů a méně potíží s údržbou, což velmi odráží spolehlivý pracovní kůň v elektronických obvodech.
Napájecí zdroje
LM258 prokazuje svou mettle v systémech napájení zpracováním regulace napětí, stabilizace a řízení proudu s přesností.Například při navrhování nepřerušitelných napájecích zdrojů (UPS) zajišťuje jeho role stabilní výstupy pro systémy, které se spoléhají na nepřetržitý provoz.
Zesilovače
LM258 se široce používá v různých konfiguracích zesilovače a září v audio zesilovačích i v procesech amplifikace signálu.Zvyšuje zvukové zařízení s vysokou věrností minimalizací zkreslení a zvýšením přesnosti a zajišťuje pohlcující zvuk.
Oscilátory
Adepty LM258 se rozšiřuje na obvody oscilátoru a vytváří přesné signály vlny, z nichž mají prospěch komunikační systémy a jednotky pro zpracování signálu.Stabilní vytváření frekvence a čistota signálu, kterou poskytuje, jsou typické při zajišťování plynulé komunikace.
Komparátory napětí
Při použití jako komparátor napětí vyniká LM258 v rozhodovacích obvodech, podle potřeby porovnává napětí a podle potřeby.Automatizační systémy zvláště těží z této citlivosti na okamžité provozní úpravy.
Domácí spotřebiče
V domácích spotřebiči zvyšuje LM258 výkon a spolehlivost.Chladničky, pračky a klimatizace integrují tuto komponentu pro efektivně kontrolu a sledování provozních parametrů, což zvyšuje každodenní pohodlí.
Programovatelné logické řadiče (PLC)
Plcs podstatně získává ze začlenění LM258, které pomáhá při přesných kontrolních úkolech.Jeho robustní výkon za různých podmínek je vysoce vhodný pro průmyslovou automatizaci, což zajišťuje, že kontrolní úkoly jsou spolehlivě prováděny.
Měřicí nástroje
Přesnost je skvělá při měření nástrojů a LM258 nezklame.Začleněno do voltmetrů, ammetrů a různých jednotek pro rozhraní senzorů, zajišťuje přesné hodnoty a udržuje integritu signálu pro jakoukoli aplikaci měření.
LM258 Balení
Informace o výrobci LM258
Texas Instruments (TI), se sídlem v Dallasu, stojí jako monumentální postava v polovodičovém průmyslu.Produktové portfolio společnosti nejen zdůrazňuje analogové čipy a vestavěné procesory, ale také zahrnuje různé vzdělávací a digitální technologie zpracování.Texas Instruments ztělesňuje směs technologického pokroku a vzdělávacího závazku.Poskytováním vysoce výkonných analogových čipů, vestavěných procesorů a průkopnických vzdělávacích nástrojů stojí TI v popředí smysluplného technologického vývoje.Tento holistický přístup slouží jako model pro využití technologických inovací k vedení růstu průmyslu i rozvoje vzdělávání.
DataSheet PDF
LM258P Datasheets:
Sada materiálu 30/Mar/2017.pdf
LM158/LM258/LM358/LM2904 03/OCT/2018.pdf
Sloučenina formy 24/únor/2021.pdf
Často kladené otázky [FAQ]
