Zkoumání operačního zesilovače LM833DT

Operační zesilovač LM833DT vyniká jako přesvědčivé řešení pro kombinování dostupnosti s pokročilým technologickým výkonem.S využitím bipolární technologie tento duální op-amp zvyšuje zvukovou čistotu dodáním přesného zesílení signálu s minimálním zkreslením.Díky jeho nízkým hlučným charakteristikám spolu s robustní šířkou pásma a rychlosti pásma z něj činí výběr pro ty, kteří hledají zvuk s vysokou věrným věšným, aniž by rozbili banku.U aplikací od předzesilovaného po komplexní zpracování zvuku zajišťuje LM833DT nedotčenou kvalitu zvuku, což je nutné v elektronické i zvukové systémech.

Katalog

Konfigurace pin

Analýza modelu CAD LM833DT

Průzkum stopy

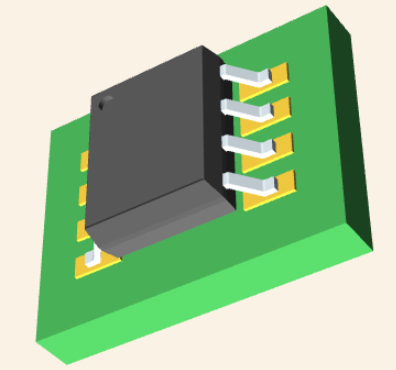

3D modelové zkoumání

Přehled LM833DT

The LM833DT je duální operační zesilovač jemno vyladěný pro zvukové aplikace.Vyniká s jeho nízkým napěťovým šumem 4,5 NV/√Hz, což je přitažlivý rys pro ty, kdo vášniví o jasnosti zvuku.Díky tomu je v kombinaci s vysokofrekvenční odezvou, produktem šířky zisk v délce 15 MHz a rychlostí zabití 7 V/µs, což je schopné poskytovat přesné zvukové zážitky.

Nízká hladina šumu zesilovače 4,5 NV/√Hz minimalizuje rušení a zajišťuje čistou reprodukci zvuku.U produktu 15 MHz zisk-pásmové šířky udržuje svou účinnost napříč různými frekvencemi a přitahuje ty, kteří vyžadují přesný zvukový výkon.LM833DT, který má rychlost 7 V/µs, reaguje rychle na změny vstupního signálu a během rychlých přechodů signálu zachovává věrnost zvuku.Tato citlivost je oceňována ve vysoce věrných systémech, kde je originalita zvuku vážena.

Při působivě nízké míře zkreslení 0,002%tento provozní zesilovač zajišťuje, že zvukové signály jsou amplifikovány bez změny a udržují zvukovou autentičnost.Taková přesnost je požadována jak v spotřební elektronice, tak v profesionálním vybavení, kde je přesnost prioritou.Jeho robustní fáze a stabilita zisku zvyšuje spolehlivost napříč aplikacemi.Tato stabilita se projevuje při integraci LM833DT do složitých zvukových nastavení, což poskytuje konzistentní výkon bez ohledu na podmínky.Zajištění splnění těchto parametrů výrazně zlepšuje účinnost zvukových systémů.

Funkce LM833DT

Funkce	Popis
Hluk nízkého napětí	4,5 nv/√Hz
Produkt s vysokou šířkou zisk	15 MHz
Vysoká rychlost	7 V/µs
Nízké zkreslení	0,00%
Vynikající frekvenční stabilita	Ano
Ochrana ESD	2 kV

Aplikace LM833DT

Integrace zvukového systému

LM833DT je ​​vhodný pro zvukové systémy, vynikající v předzesilovači a filtrování, které společně obohacují jasnost a věrnost zpracování zvukového signálu.Amplifikací slabých zvukových signálů na užitečné úrovně udržuje předzesilovač příznivý poměr signál-šum.Tato komponenta je upřednostňována ve vysoce věrném zvukovém zařízení, kde přesnost zabezpečí autentičnost zvuku.Výsledkem je bohatší a přesnější sluchový zážitek, který hovoří o vlivu komponenty na kvalitu zvuku.Filtrování selektivně přenáší specifické frekvence, účinně eliminuje nežádoucí hluk a zvyšuje zvukový výstup.V této oblasti vyniká LM833DT, což vám umožní řemeslné systémy zaměřené na čistotu zvuku.Tato aplikace nabízí pohlcující zážitky napříč domácími divadly a nastavením zvuku.

Techniky zpracování zvuku

LM833DT, postavený na sofistikovaném designu, podporuje hladké a hladké zpracování zvuku bez zkreslení.Její příspěvky jsou aktivní v prostředích vyžadujících zvukovou přesnost, jako jsou nahrávání studií a míst živých vystoupení, kde podstata zvuku zůstává neúnavná.

Technické specifikace

Typ	Parametr
Stav životního cyklu	Aktivní (poslední aktualizace: před 6 měsíci)
Časová doba z továrny	10 týdnů
Kontaktní pokovování	Cín
Mount	Povrchová držák
Typ montáže	Povrchová držák
Balíček / pouzdro	8-SOIC (0,154, 3,90 mm šířka)
Počet kolíků	8
Provozní teplota	-40 ° C ~ 105 ° C.
Obal	Páska a naviják (Tr)
JESD-609 kód	E4
Stav dílu	Aktivní
Úroveň citlivosti na vlhkost (MSL)	1 (neomezený)
Počet zakončení	8
ECCN kód	Ear99
Terminál povrch	Nikl/palladium/zlato (ni/pd/au)
Maximální rozptyl energie	500MW
Terminální forma	Gull Wing
Vrcholová reflow teplota (° C)	260
Počet funkcí	2
Čas @ Peak Refrow Teplota	30 sekund
Číslo základní dílu	LM833
Počet špendlíků	8
Provozní napájecí napětí	28v
Počet kanálů	2
Provozní dodavatelský proud	4ma
Nominální dodávka proudu	8ma
Rozptyl energie	500MW
Maximální dodávka proudu	8ma
Rychlost zabití	7V/μs
Typ zesilovače	Zvuk
Poměr odmítnutí společného režimu	80 db
Aktuální - vstupní zkreslení	300na
Napětí - napájení, jedno/duální (±)	5V ~ 30V ± 2,5 V ~ 15 V
Typ dodávky	Dvojí
Vstupní offsetové napětí (VOS)	5mv
Zisk napětí	100 dB
Napětí - vstupní offset	300 μV
Duální napájecí napětí	12V
Výška	1,65 mm
Délka	5 mm
Šířka	4 mm
Dosáhnout SVHC	Ne SVHC
Kalení záření	Žádný
Stav ROHS	Rohs3 vyhovující
Olovo zdarma	Olovo zdarma

Schematické poruchy LM833DT

Balíček LM833DT

Kreslení mechanismu balíčku DIP8

Mechanický výkres balíčku S0-8

Výrobce

Stmicroelectronics stojí jako Trailblazer v Semiconductor Solutions, známý svými úspěchy v technologiích systému na čipu (SOC).S bohatými zkušenostmi s designem a výrobou křemíku si společnost zajišťuje významné místo v mikroelektronických inovacích.

STMICROELECTRONICS DESPORD THE ROZHODNUTÍ KILICONOVÉHO TECHNOLOGIE podporuje svou cestu.Tato hluboká odbornost zmocňuje vývoj pokročilých polovodičových řešení, které zajišťují neustále se měnící průmyslovou krajinu.Prostřednictvím pokračujících investic do výzkumu a vývoje společnost podporuje nové technologické průlomy.Rozsáhlé výrobní schopnosti společnosti uspokojují rozmanité produktové aplikace a nabízejí přesnost a spolehlivost.Tato odbornost se zabývá přísnými požadavky na kvalitu, zejména v automobilovém a průmyslovém elektronickém odvětví.

Spolupráce s předními technologickými firmami a výzkumnými institucemi jsou tkané do strategické struktury Stmicroelectronics.Tato aliance využívají kolektivní zdroje a poznatky, řešení řešení pro složité technologické výzvy.STMicroelectronics významně přispívá k progresi technologií mikroelektroniky a konvergence.Vložením funkcí IoT a AI do SOCS zesiluje společnost připojení a funkce inteligentního zařízení.Tato strategie aktivně formuje vývoj inteligentních technologií a jejich aplikací.

DataSheet PDF

LM833DT Datasheets:

LM833.pdf

Často kladené otázky [FAQ]

1. Jaké jsou vlastnosti zesilovače LM833?

LM833 vyniká v zvukových aplikacích díky jeho nízkému napěťovému šumu 4,5nV/√Hz, ideální pro zvuk s vysokou věrností.Může se může pochlubit produktem šířky zisku 15 MHz a rychlostí 7 V/µs, což zajišťuje výkon v náročných podmínkách.S úrovní zkreslení 0,002%poskytuje jasný zvukový výstup, který zvyšuje sluchový zážitek v zařízení prostřednictvím nedotčeného přehrávání.

2. kde jsou kolíky na LM833 IC?

LM833 je vybaven 8-pinovým designem, díky čemuž je přizpůsobivý pro různá použití, jako je před amplifikaci a amplifikace mikrofonu.Porozumění rozložení pinů se používá pro integraci do sofistikovaných zvukových systémů, což umožňuje přímé připojení a zároveň zachovává kvalitu zvukového signálu.Výběr komponent tak, aby odpovídal tomuto rozvržení, může výrazně ovlivnit účinnost systému a excelence zvuku.

3. což je lepší LM833 nebo TI?

Varianty Ti sdílejí mnoho funkcí s LM833, přitahující audiofily se svými sluchovými vlastnostmi.Oba modely upřednostňují stabilitu a jasnost obrazu a zajišťují vysokou kvalitu signálu.Výběr často závisí na potřebách specifických pro projekt, kde jemné rozdíly mohou ovlivnit výsledky.Ve složitých nastaveních nabízejí tyto zesilovače robustní výkon, zaměnitelné s minimálním kompromisem.

4. Který je lepší polo lm833 nebo OPA2134?

OPA2134 konkuruje silně, přesto však ON Semi LM833 vyniká v redukci šumu a stereo zobrazování, upřednostňované v nastavení, jako jsou záznamové studia nebo upscale domácí zvukové systémy.Upřednostňujete LM833 pro jeho vynikající reprodukci zvuku, což umožňuje bohatý sluchový zážitek.Objevují se jemné rozdíly, kde každý detail ovlivňuje konečnou kvalitu zvuku.
