Zkoumání akcelerometru LIS3DH: datový list, pinout, funkčnost a blokové diagram

LIS3DH je vysoce výkonný, ultra-nízký výkonový tříosý akcelerometr určený pro různé aplikace, včetně spotřební elektroniky, průmyslové automatizace a zdravotní péče.Jeho digitální rozhraní I2C/SPI a kompaktní design nabízejí přesné měření zrychlení ve třech rozměrech, což je ideální pro detekci pohybu a snímání orientace.Tento všestranný senzor vyniká pro svou energetickou účinnost, zabudované funkce auto-testu a teplotní senzor, což zajišťuje spolehlivý výkon i v náročných prostředích.Ať už v chytrých telefonech, nositelných zařízeních nebo systémech monitorování zdraví, LIS3DH zvyšuje funkčnost a správu energie, což z něj činí klíčovou součást moderních energeticky účinných návrhů.

Katalog

Přehled lis3dh

The Lis3dh vyniká kvůli nedostatečné spotřebě energie a sofistikovaných funkcí úsporného energie.Díky tomu je ideální volbou pro aplikace, které vyžadují špičkový výkon s minimálními energetickými výdaji.Nabízí konfigurovatelné rozsahy plného měřítka ± 2g, ± 4g, ± 8g a ± 16 g, s výstupními datovými rychlostmi od 1 Hz do 5,3 kHz, což poskytuje značnou všestrannost v různých použitích.Konkrétně schopnosti auto-testu zajišťují funkci systému a posilují spolehlivost.

Pozoruhodnou charakteristikou LIS3DH je jeho schopnost generovat přerušení na základě umístění zařízení nebo inerciálních událostí s definovanými prahy a nastavením časování.Tato funkce umožňuje aplikacím rychle se přizpůsobit změnám životního prostředí a zlepšit citlivost.Například zdravotnické gadgety mohou tyto funkce využít pro detekci pádu nebo monitorování pohybu, což zajišťuje bezpečnost pacienta a přesný sběr dat.Programovatelnost a citlivost generování přerušení zvyšuje užitečnost lis3dh v takových scénářích.

Integrovaná 32úrovňová vyrovnávací paměť FIFO minimalizuje nutnost konstantní aktivity hostitelského procesoru, což výrazně zachovává systémové zdroje.To je většinou prospěšné, pokud je účinnost energie prioritou, například v nositelných zařízeních, kde je prodloužená výdrž baterie konkurenční výhodou.Efektivní správou ukládání a přenosu dat LIS3DH optimalizuje celkové systémové operace a prodlužuje použitelný život produktu bez ohrožení výkonu.Kompaktní návrh balíčku LGA LIS3DH zajišťuje bez námahy začlenění do různých zařízení a zároveň podporuje stabilní provoz v teplotním rozmezí -40 ° C až +85 ° C.Tato trvanlivost způsobuje, že je vhodná jak pro spotřební elektroniku, tak pro průmyslové aplikace, kde by mohly zvítězit extrémní podmínky prostředí.Například v automobilových systémech je schopnost spolehlivě provádět při kolísajících teplotách užitečná pro udržení konzistence výkonu a dodržování bezpečnostních standardů.

Konfigurace pinů lis3dh

Kolík#	Jméno	Funkce
1	Vdd_io	Moc Dodávka pro I/O kolíky
2	NC	Ne připojeno
3	NC	Ne připojeno
4	SCL	I²C Sériové hodiny (SCL)
	Spc	SPI Hodiny sériového portu (SPC)
5	GND	0 v zásobování
6	SDA	I²C Sériová data (SDA)
	SDI	SPI vstup sériových dat (SDI)
	SDO	3-drátěný Výstup sériových dat rozhraní (SDO)
7	SDO	SPI Výstup sériových dat (SDO)
	SA0	I²C Méně významný kousek adresy zařízení (SA0)
8	CS	SPI umožnit
		I²C/SPI Výběr režimu:
		1: SPI Idle režim / I²C Komunikace povolena
		0: Komunikační režim SPI / I²C deaktivován
9	Int2	Inerciální přerušení 2
10	Res	Připojit do gnd
11	Int1	Inerciální přerušení 1
12	GND	0 v zásobování
13	ADC3	Analog-digital Vstup převodníku 3
14	VDD	Moc zásobování
15	ADC2	Analog-digital Vstup převodníku 2
16	ADC1	Analog-digital Vstup převodníku 1

Podrobnosti lis3dh CAD

Elektrický symbol

Stopa PCB

3D model

Klíčové rysy lis3dh

Funkce	Popis
Široké napájecí napětí	1,71 V až 3,6 V
Nezávislá dodávka IO	1,8 V, kompatibilní s napájením napětí
Spotřeba ultra nízkého výkonu	Do 2 μA
Dynamicky volitelný v plném měřítku	± 2g/± 4g/± 8g/± 16g
Digitální výstupní rozhraní	I2C/SPI
Rozlišení výstupu dat	16-bit
Programovatelné generátory přerušení	2 nezávislé generátory pro volný pád a pohyb detekce
Detekce orientace	Schopnost detekce 6D/4D
Detekce volného pádu	Podporováno
Detekce pohybu	Podporováno
Vestavěný teplotní senzor	Integrovaný
Vestavěný auto-test	Integrovaný
Vestavěné FIFO	32 úrovní 16bitového výstupu dat FIFO
Vysoký šokový přežití	10000 g
Dodržování životního prostředí	ECOPACK®, ROHS a „GREEN“ vyhovují

Funkční schopnosti lis3dh

Akcelerometr LIS3DH má rozmanitou řadu funkcí, díky nimž je vysoce univerzální pro různé aplikace, zejména ve světě mobilních a přenosných zařízení.Jeho funkce detekce orientace je hlavní pro ochranu energie a efektivní správu automatizovaného umístění obrazu.Tato schopnost přesahuje jednoduchou rotaci obrazovky a jemné doladění zařízení, aby se minimalizovalo zbytečné využití energie.

Detekce orientace a úspora energie

Jednou z nejpůsobivějších rysů LIS3DH je jeho detekce orientace.Tato funkce je neocenitelná nejen pro úpravu orientací obrazovky, ale také pro spuštění různých operačních režimů na základě orientace zařízení.Například, když je tablet položen plochý, může akcelerometr vyzvat zařízení k vstupu do stavu s nízkým výkonem, což má za následek prodlouženou výdrž baterie.

Schopnosti pokročilého režimu

LIS3DH nabízí režimy 4D i 6D.Režim 4D je navržen tak, aby během detekce pozice ignoroval osu z a efektivně fungoval ve scénářích, kde postačuje orientace xy-roviny.Tento režim může inteligentně přecházet do režimu nízkého výkonu po detekci určitých předdefinovaných událostí (přizpůsobitelné prahovým a trvajícím parametry).

Adaptivní řízení energie

LIS3DH přechází do stavu nízkého výkonu, když jsou detekovány specifické podmínky, a jakmile jsou tyto podmínky vyřešeny, vrací se do svého normálního nebo provozního režimu s vysokým rozlišením.To je užitečné hlavně u nositelných zařízení, kde je dominantní vyvážení výkonu a energetické účinnosti.Například fitness sledovače mohou deaktivovat sledování s vysokým rozlišením během období nečinnosti, což výrazně prodlouží výdrž baterie.

Efektivní zpracování dat

LIS3DH podporuje 32úrovňový FIFO vyrovnávací paměť, který umožňuje různé operační režimy, jako jsou FIFO, Stream, Stream-to-FIFO a FIFO BYPASS.Toto pokročilé vyrovnávací paměť zajišťuje efektivní zpracování dat, což výrazně zmírňuje zatížení zpracování hlavního procesoru.To vede k plynulejšímu a rychlejšímu zpracování dat, což je základní aspekt aplikací, jako je snímání pohybu v herních řadiči.

Technické specifikace

Typ	Parametr
Životní cyklus Postavení	Náhled (Poslední aktualizace: před 8 měsíci)
Montáž Typ	Povrch Mount
Balík / Pouzdro	16-Vflga
Povrch Mount	Ano
Číslo kolíků	16
Obal	Podnos
JESD-609 Kód	E4
Část Postavení	Zastaralý
Vlhkost Úroveň citlivosti (MSL)	3 (168 hodin)
Číslo ukončení	16
ECCN Kód	Ear99
Typ	Digitální
Terminál Dokončit	Nikl/zlato (NI/AU) - Elektrolytický
Hts Kód	8542.39.00.01
Napětí - Dodávka	1,71v ~ 3,6 V
Terminál Pozice	Dno
Terminál Formulář	Butt
Vrchol Teplota reflow (° C)	260 ° C.
Číslo funkcí	1
Zásobování Napětí	2,5V
Terminál Pitch	0,5 mm
Rozměry (L x w x h)	3 mm x 3mm x 1mm
Čas @ Peak Refrow Temp (max)	30 sekundy
Báze Číslo dílu	Lis3
Kolík Počítat	16
Výstup Typ	I2C, SPI
Provozní Napětí	2,5V
Rozhraní	I2C, SPI
Provozní Dodávka proudu	11 μA
Rezoluce	2 b
Senzor Typ	3-osa
Max Například napětí (DC)	3,6V
Min Například napětí (DC)	1,71v
Osa	X, Y, z
Akcelerace Rozsah	± 2g, 4G, 8G, 16G
Funkce	Nastavitelný Šířka pásma, volitelná měřítko, teplotní senzor
Citlivost (LSB/G)	1000 (± 2G) ~ 83 (± 16G)
Záření Kalení	Žádný
DOSAH SVHC	Žádný SVHC
Rohs Postavení	ROHS3 Kompatibilní
Vést Uvolnit	Ano

Blok diagram lis3dh

Alternativy k lis3dh

Část Číslo	Popis	Výrobce
Lis3de	MEMS digitální Senzor výstupního pohybu Ultra nízkoenergetický vysoce výkonný 3-osy „Nano“ akcelerometr	Stmicroelectronics
Lis3detr	Digitální 3-osy akcelerometr, ultra-nízká síla, ± 2G/4G/8G/16G v plné stupnici, vysokorychlostní I2C/SPI Digitální výstup, vložený FIFO, LLGA 16 3x3x1.0	Stmicroelectronics
Lis3dhtr	3-osy MEMS akcelerometr, ultra-nízká síla, ± 2G/4G/8G/16G v plné stupnici, vysokorychlostní I2C/SPI Digitální výstup, vestavěný FIFO, vysoce výkonný senzor zrychlení, LLGA 16 Balíček 3x3x1.0	Stmicroelectronics

Implementace LIS3DH

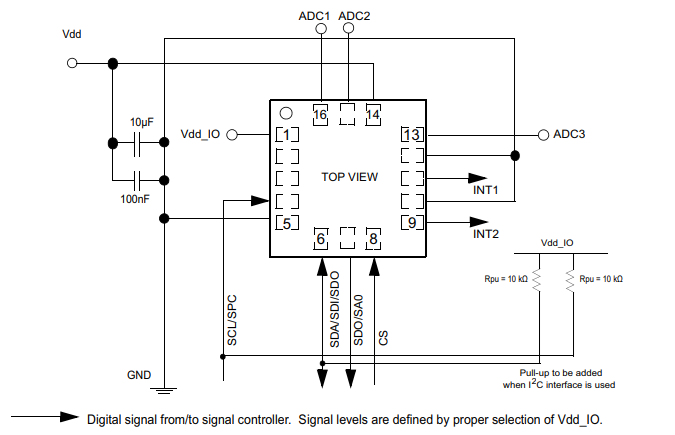

Požadavky na jádro a I/O

Aby lis3dh fungoval správně, jeho jádro vyžaduje linku VDD a I/O podložky potřebují VDD_IO.Kondenzátory oddělení napájení, včetně 100 NF keramiky a 10 μF hliníkového kondenzátoru, musí být umístěny blízko k kolíku 14. Umístění těchto kondenzátorů strategicky snižuje šum a zvyšuje stabilitu.Veškeré napětí a pozemní dodávky by měly být přítomny současně, aby se zajistila správná inicializace a funkčnost zařízení.Zejména VDD lze odstranit při zachování VDD_IO, aby byl komunikační sběrnice aktivní.Toto nastavení umožňuje pokračovat určité komunikační úkoly, ačkoli měření budou deaktivovány.V tomto stavu senzor účinně vstupuje do režimu nízkého výkonu.

Možnosti rozhraní a flexibilita

LIS3DH podporuje rozhraní I2C i SPI.Tato rozhraní poskytují flexibilitu na základě požadavků na návrh systému a propustnosti dat, což usnadňuje přenos a integraci dat do různých aplikací.

Programovatelné funkce přerušení

Programovatelné funkce přerušení zahrnují konfigurovatelné prahové hodnoty a načasování.Tato adaptabilita umožňuje operace na míru, což se ukazuje výhodné v aplikacích, jako je detekce pohybu a rozpoznávání gest, kde jsou žádoucí přesné a responzivní mechanismy přerušení.

Manipulace s nepoužitými kolíky ADC

Nevyužité kolíky ADC1, ADC2 a ADC3 mohou být ponechány plovoucí nebo svázané s VDD nebo GND.Tato praxe zajišťuje, že nedochází k zbytečné spotřebě energie nebo potenciálním problémům s plovoucími kolíky, což udržuje integritu systému.

Praktické aplikace lis3dh

Funkce spuštěné pohybem

LIS3DH hraje hlavní roli v aplikacích vyžadujících přesnou detekci pohybu.Jeho nástroj spočívá v aktivaci zařízení nebo funkcí při detekci specifických pohybů, jako je spuštění fitness aplikace, když začnete spustit.Citlivost akcelerometru zajišťuje spolehlivý výkon v náročném prostředí.Jeho praktičnost je patrná v různých spotřební elektronice.Umožňuje bezproblémový zážitek a snižuje spoléhání se na manuální provoz.

Detekce volného pádu

Standout rysem LIS3DH je jeho znalost při detekci volných pádů.Tato schopnost slouží k ochraně jemné elektroniky před možným poškozením.Například notebooky a chytré telefony mohou automaticky zahájit ochranná opatření po snímání pádu, čímž zmírňují nárazové síly.Tato technologie chrání osobní gadgety a rozšiřuje se na průmyslové aplikace a zajišťuje nákladný a citlivá vybavení.

Klikněte/Poklepejte na rozpoznávání

LIS3DH zvyšuje interakce vašeho zařízení s jeho schopností rozpoznávat kliknutí a poklepejte na gesta.Tato funkce je prospěšná hlavně pro nositelnou technologii, kde jsou fyzická tlačítka méně praktická.Smartwatches například využívejte rozpoznávání kliknutí založené na Accelerometer pro intuitivní ovládání, což eliminuje potřebu dalšího hardwaru.Tato integrace vede k sofistikovanějším a přátelštějším rozhraním.

Inteligentní správa energie

Efektivní řízení energie je významnou aplikací LIS3DH.Detekcí, zda je zařízení používáno nebo stacionární, hraje akcelerometr hlavní roli při prodloužení výdrže baterie.Tato funkce je nesmírně cenná v přenosných elektronických zařízeních, která závisí na dlouhodobém výkonu baterie.Implementace optimalizovaných technik správy energie splňuje požadavky stále kompaktnějších a výkonnějších zařízení.

Perometry

Ve světě technologie zdraví a fitness je LIS3DH hlavní součástí přesného sledování kroků a pohybů.Je nutný v pedometrech a poskytuje vám spolehlivá data pro sledování fyzických aktivit.Schopnost akcelerometru rozlišit různé typy pohybu zajišťuje konzistentní a cenná data sledování kondice.

Úpravy orientace displeje

LIS3DH je nápomocný při správě orientace displeje detekcí polohy a pohybu zařízení.Tato schopnost umožňuje automatické úpravy obrazovky pro optimální prohlížení.Tato funkce, běžná v chytrých telefonech a tabletech, výrazně zvyšuje vaše zkušenosti a zároveň podporuje přístupnost tím, že se hladce přizpůsobí vašim potřebám.

Hraní a VR vstupy

LIS3DH je nutný v oblasti her a virtuální reality a poskytuje přesné vstupy založené na pohybu.Umožňuje přesně pohlcující a intuitivní herní zážitky tím, že přesně detekuje náklon, rotaci a zrychlení.Tato technologie překlenuje propast mezi fyzickým pohybem a digitální reakcí, zvyšuje zapojení hráčů a praktičnost ve virtuálním prostředí.

Detekce dopadu

V různých bezpečnostních a bezpečnostních aplikacích vyniká LIS3DH v detekci dopadů.Například v automobilovém průmyslu může po snímání kolize spustit airbagy nebo jiné bezpečnostní mechanismy.Tato aplikace je důkazem nutnosti spolehlivých a rychlých reakcí v kritických situacích, nakonec šetří životy a snižuje závažnost zranění.

Monitorování vibrací

Monitorování vibrací je další hlavní aplikací LIS3DH.Je aktivní při udržování strojů a strukturálního zdraví detekcí anomálních vibrací svědčících o potenciálních selháních.Tento proaktivní přístup se ukazuje jako prospěšný napříč různými průmyslovými odvětvími, což usnadňuje včasnou údržbu a sníží provozní prostoje.LIS3DH zajišťuje nepřetržitý provoz a pomáhá předcházet nákladným poruchám.

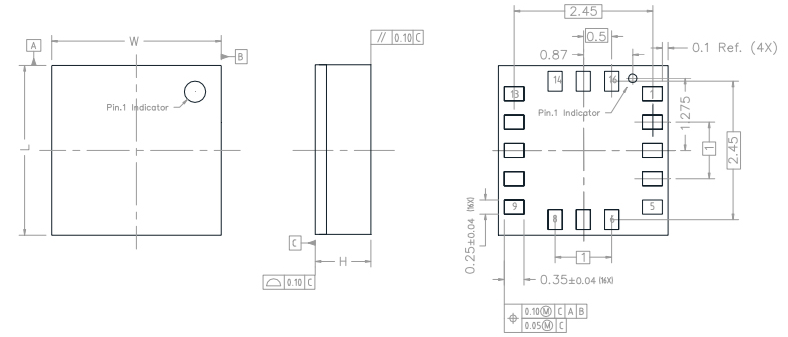

Informace o balíčku pro lis3dh

O stmicroelektronice

STMicroelectronics se daří jako přední globální polovodičová společnost, která vyniká v inovacích, vývoji a distribuci pokročilých mikroelektronických řešení.Jejich vedení vychází z hlubokých odborných znalostí v oblasti technologií křemíku, přísných výrobních postupů, rozsáhlých portfolií duševního vlastnictví a strategických spojenectví.Tyto aspekty strategicky umísťují STMicroelectronics v popředí technologií Advanced System-on-Chip (SOC), což výrazně vede k konvergenčním trendům v současných aplikacích.

Cesta Stmicroelectronics se rozprostírá desetiletí a vyvíjí se z tradičního výrobce polovodičů na špičkový inovátor v mikroelektronice.Jejich transformace zdůrazňuje posun odvětví směrem k integrovanějším řešením.Adaptabilita a předvídavost upevnily svou průkopnickou pozici, s lekcemi z tržních požadavků a technologického pokroku, které utvářely jejich cestu.

STMicroelectronics vylepšila své mistrovství silikonových technologií a vytvořila páteř jeho inovací.Silicon Semiconductors hrají dominantní roli při vytváření efektivních a kompaktních mikroelektronických řešení.Jejich technická statečnost a trh jsou patrné v jejich neúnavném snaze o technologickou proveditelnost.Tato hloubka znalostí je neustále pohání nad současné tržní standardy.

DataSheet PDF

LIS3DH Datasheets:

Lis3dh datasheet.pdf

Datasheets lis3detr:

Lis3de.pdf

LIS3DHTR Datasheets:

Lis3dh datasheet.pdf

Často kladené otázky [FAQ]

1. Co je lis3dh?

LIS3DH je ultra-nízký výkon vysoce výkonný tříosý lineární akcelerometr s digitálním rozhraním I2C/SPI.Je vytvořen pro přesnou detekci a měření pohybu v různých aplikacích, od spotřební elektroniky až po průmyslové systémy.Toto zařízení vyniká pro svou účinnost a přizpůsobivost, což z něj dělá oblíbenou v mnoha přesných scénářích monitorování.

2. Co je to 3-osy akcelerometr?

A akcelerometr s 3-osy měří zrychlení podél tří kolmých os (x, y a z).Tato vícesměrová schopnost umožňuje komplexní snímání pohybu.Je to užitečné v polích, jako je robotika, letecký průmysl a nositelná technologie.Sledování pohybu napříč všemi dimenzemi přináší hloubku analýzy, která transformuje jednoduchá data do akčních poznatků.

3. Může rychlost akcelerometru měřit?

Zatímco akcelerometry ze své podstaty měří zrychlení, rychlost lze odvodit integrací údajů z akcelerace v průběhu času.Praktická aplikace však vyžaduje pečlivou kalibraci.Tento proces musí odpovídat za faktory, jako je hluk senzoru a drift, aby se zajistil přesný odhad rychlosti.V kontextech, jako je telemetrií vozidel a analýza chůze, tento přechod ze surových dat na smysluplné metriky rychlosti vyžaduje pečlivou pozornost, což odráží přesnost požadovanou v těchto oblastech.

4. Jak přesný je akcelerometr?

Přesnost akcelerometru se může výrazně lišit, ovlivněna jeho specifikacemi a kontextem, ve kterém se používá.Zrychlovače s vysokou přesností, jako jsou ty ve zdravotnických prostředcích nebo přesné pedometry, mohou dosáhnout přesnosti měření v rámci ± 1% pro pěší vzdálenost.Tato úroveň přesnosti je často výsledkem přísných testovacích a kalibračních procesů, což zajišťuje spolehlivý výkon v citlivých aplikacích, kde na každé frakci záleží.
