Zkoumání transceiveru 88E1512: Přehled datových listů, průvodce pinout a alternativy

Marvell Aljaška 88E1512 Gigabit Ethernet Transceiver je jako požadované řešení pro moderní síť a podporuje bezproblémový přenos dat v široké škále aplikací.88E1512, známý pro svou robustní design a energetickou účinnost, je klíčovým hráčem v průmyslových odvětvích vyžadujících vysokorychlostní a spolehlivou konektivitu.Od datových center po spotřební elektroniku její architektura poskytuje flexibilitu a integrační snadnost, což umožňuje optimální výkon v různých technologických prostředích.S podporou propojení mědi i vláken, spolu s funkcemi, jako je nízká spotřeba energie a kompatibilita s pokročilými polovodičovými komponenty, se 88E1512 postaví jako volba pro sebe, zaměřená na budoucnost, která se zaměřuje na budoucnost jejich síťové systémy a zároveň efektivně zvládnout náklady.

Katalog

Konfigurace PIN 88E1512

88E1512 CAD Design

Reprezentace symbolu

Návrh stopy

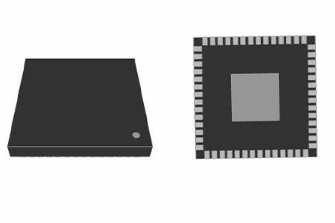

Integrace 3D modelu

Přehled 88E1512 Transceiver Ethernet

The 88e1512 je vysoce adaptabilní gigabit ethernetový transceiver.Podporuje široce využívané standardy 1000Base-T, 100Base-TX a 10Base-T, což zajišťuje efektivní přenos dat.Tato rozmanitost standardů jí umožňuje splnit požadavky moderních síťových systémů a nabízet spolehlivost na různých rozhraních.

S připojením dostupnými prostřednictvím rozhraní GMII a RGMII transceiver usnadňuje hladkou integraci do různých síťových infrastruktur.Tato dvojí kompatibilita zajišťuje rozmanité síťové architektury a poskytuje vám flexibilitu potřebnou k bezproblémovému zvýšení výkonu systému.Snadnost začlenění do stávajících systémů je často oceňována a zvyšuje škálovatelnost i účinnost.88E1512 je připravena přizpůsobit se řadě síťových scénářů.V prostředích, kde síť vyžaduje kolísání, může být tato schopnost většinou výhodná.Automatická detekce typu média transceiveru snižuje složitost nastavení a zefektivňuje správu sítě.

Integrované rezistory zakončení MDI jsou součástí efektivního designu 88E1512, zjednodušují rozložení obvodů a snižování nákladů souvisejících s materiály a výrobou.Tento promyšlený design je v souladu s standardy IEEE a zajišťuje konzistentní výkon.Taková účinnost pomáhá při poskytování systémů, které jsou spolehlivé, ale jednoduché nasazení.Rovnováha přesnosti a správy nákladů nabízených 88E1512 je často hledána.Poskytováním kvalitních řešení, která respektují omezení rozpočtu, mohou projekty dosáhnout udržitelnosti i škálovatelnosti.Tato rovnováha je běžně pozorována při úspěšných implementacích, která vede dlouhodobý síťový pokrok.

Funkce

Funkce	Popis
IEEE soulad	10/100/1000BASE-T IEEE 802.3
Více provozních režimů	- rgmii na měď
	- SGMII na měď (88E1512/88E1514)
	- RGMII na Fiber/SGMII (pouze 88E1512)
	- RGMII na měď/vlákno/SGMII s detekcí automatického média (Pouze 88e1512)
	- Měď na vlákno (1000BASE-X) (88E1512/88E1514)
Režimy časování RGMII	Čtyři režimy časování RGMII s integrovaným zpožděním, eliminovat potřebu zpoždění stopování PCB
Podpora rozhraní vlákna	Podporuje 1000BASE-X a 100BASE-FX s SGMII (88E1512 pouze)
Standardy RGMII LVCMOS	Podporuje LVCMOS/0 na RGMII
Energeticky účinný ethernet (EEE)	IEEE 802.3az-2010 kompatibilní, s eee vyrovnáváním pro Legacy Macs
Účinnost energie	Ultra nízký výkon s integrovaným ukončením MDI odpory
Regulátory napětí	Integrované regulátory přepínání napětí
Green Ethernet podpora	- Režim aktivního uložení energie
	- Detekujte energii a detekujte energii+ režimy nízkého výkonu
IEEE1588 v2	Podpora časového razítka
Synchronní Ethernet (Synce)	Obnovení hodin
Režimy smyčky	Tři režimy diagnostické smyčky
Režim posuvu dolů	Podpora instalací dvou párů kabelů
Adaptivní ekvalizéry	Plně integrované digitální adaptivní ekvalizéry, Echo Cancellers a Crosstalk Cancellers
Základní korekce putování	Pokročilá digitální korekce blouže
MDI/MDIX	Automatický přechod MDI/MDIX při všech rychlostech
Korekce polarity	Automatická korekce polarity
Automatické vyjednávání	Komf
LED režimy	Softwarové programovatelné režimy LED, včetně testování LED
Rozhraní správy	Rozhraní MDC/XMDIO Management
Diagnostické nástroje	Checker CRC, počítadlo paketů, generování paketů
Wake on LAN (WOL)	Schopnost detekce událostí
Virtuální kabelový tester (VCT)	Pokročilý virtuální tester kabelů pro diagnostiku
Auto-kalibrace	Pro výstupy rozhraní Mac
Teplotní senzor	Integrovaný
Přívod napětí	Jediný napájení 3,3V s interním regulátorem přepínání podpora
Možnosti napětí I/O.	1,8 V, 2,5 V nebo 3,3 V pro I/O podložky
Možnosti třídy	Komerční a průmyslové známky (88E1510 a 88E1512 pouze)
Balík	- 48-pin qfn 7mm x 7mm zelená s EPAD (88E1510 a 88E1518)
	- 56-pin qfn 8mm x 8mm zelená s EPAD (88E1512/88E1514)

Aplikace

Ethernet Phy 88E1512 nabízí flexibilní základ pro rychlý pokrok v digitální krajině.Tato komponenta poháněla systémy gigabitu v různých odvětvích, jako jsou podnikové, vložené řešení, spotřební elektronika a metro/servisní sítě.

Podnikové aplikace

• Posílení síťové infrastruktury: V Enterprise Networks zesiluje 88E1512 připojení a zvyšuje rychlosti přenosu dat.Užívá se v prostředích vyžadujících rychlou a bezproblémovou výměnu dat, jako jsou datová centra a podnikové sítě.

• Integrace datového centra: Datová centra těží ze stabilního výkonu a vysokorychlostních schopností 88E1512 a zajišťuje hladký tok dat nezbytný pro skladování a zpracování.Zasáhne harmonickou rovnováhu mezi rychlostí a spolehlivostí a stává se klíčovým prvkem v konstrukcích současných datových center.

Vestavěné systémy

V vestavěných systémech umožňuje komponenta kompaktní a efektivní rozvržení pro IoT a automatizaci.Tato integrace podporuje chytřejší a citlivější aplikace, řídí inovace v oblasti inteligentních domácích technologií a průmyslovou automatizaci.

Spotřební elektronika

88E1512 splňuje rostoucí poptávku po vysokorychlostním internetu ve spotřebitelských zařízeních.Inteligentní televizory a herní konzole například využívají svou kapacitu pro vynikající streamování a herní zážitky a zvyšují vaši spokojenost a konkurenční výhodu.

Sítě metra a poskytovatele služeb

• Udržování připojení: V metroch a mezi poskytovateli služeb zajišťuje 88E1512 stabilní a konzistentní připojení.Jeho nasazení umožňuje poskytovatelům služeb poskytovat kvalitní přístup k internetu s minimálním přerušením a prospívat podnikům i domům.

• Posílení páteře sítě: Jeho role v metroch sítí podporuje spolehlivou infrastrukturu, usnadňuje efektivní komunikační kanály a přizpůsobuje vysoké zatížení dat.Je hlavní při udržování městských komunikačních sítí a zajišťuje jejich efektivitu a odolnost.

Alternativní

• 88E1512-A0-NNP2I000

• 88E1512-A0-NNP-2i000

• 88E1512-A0NNP2I000

• 88e1512a0nnp2i000

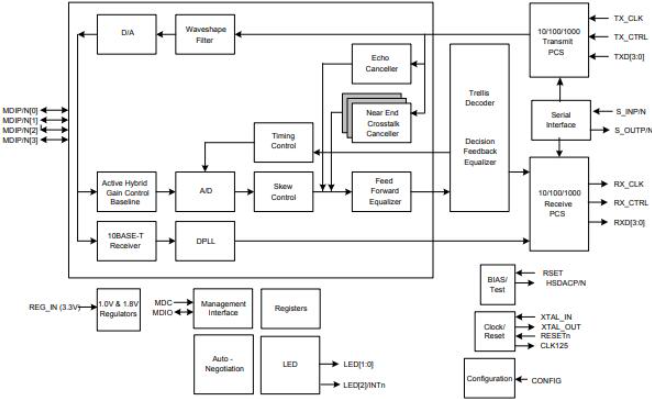

Blok diagram

Balík

Poznatky od výrobců

Marvell, známý pro tlačení obálky v digitálním úložišti, neustále prolomí novou půdu napříč různými sektory.Jejich pokročilá polovodičová řešení hrají hlavní roli při definování budoucnosti ukládání dat a mají dalekosáhlé účinky na podnikové, cloudové, automobilové, průmyslové a spotřebitelské trhy.Tato holistická strategie odhaluje jejich odhodlání zvyšovat efektivitu a škálovatelnost správy dat.

V nastavení podniku i cloudu Marvell zvyšuje tok dat a účinnost úložiště.Rostoucí důraz na cloud computing vyžaduje robustní a škálovatelné inovace.Díky využití pokročilých algoritmů spolu s energetickými návrhy Marvell řeší výzvy latence a poskytuje bezproblémový přístup k datům k splnění požadavků na rychlost potřebné pro moderní podniky.Pro automobilové a průmyslové využití poskytuje Marvell odolná řešení navržená tak, aby vydržela těžké podmínky.Jejich polovodiče nabízejí spolehlivé, zpracování dat - aktivní pro vývoj inteligentních vozidel a automatizaci výroby.Začlenění schopností AI podporuje inteligentní rozhodování a prediktivní údržbu, oba se používají pro transformace těchto sektorů.

Technická specifikace

Zde je stůl pro Marvell Semiconductor, Inc. 88E1512-A0-NNP2I000 Technické specifikace a atributy.

Typ	Parametr
Časová doba z továrny	16 týdnů
Mount	Povrchová držák
Typ montáže	Povrchová držák
Balíček / pouzdro	56-VFQFN exponovaná podložka
Úroveň použití	Průmyslová třída
Provozní teplota	-40 ° C ~ 85 ° C (TA)
Série	ALASKA®
Publikováno	2011
Stav dílu	Aktivní
Úroveň citlivosti na vlhkost (MSL)	3 (168 hodin)
Počet zakončení	56
Typ	Vysílač
Napětí - napájení	1,71V ~ 1,89 V, 2,38 V ~ 2,62 V, 3,14 V ~ 3,46 V
Poloha terminálu	Quad
Terminální forma	Žádný náskok
Počet funkcí	1
Napětí	3,3V
Kód JESD-30	S-XQCC-N56
Počet kanálů	4
Rozhraní	Ethernet
Rychlost dat	10 Mbps, 100 Mbps, 1 Gbps
Protokol	IEEE 802.3, IEEE 1588
Počet ovladačů/přijímačů	4-dub
Duplex	Plná, polovina
Počet transceiverů	1
Simplex/duplex	Duplex
Maximální teplota křižovatky (TJ)	125 ° C.
Okolní teplotní rozsah vysoký	85 ° C.
Výška	1 mm
Stav ROHS	Rohs vyhovuje

DataSheet PDF

88E1512-A0-NNP2I000 Datasheets:

88e1510/12/11/18.pdf

88E1512 Brief.pdf

Často kladené otázky [FAQ]

1. Jak funguje 88E1512?

Transceiver 88e1512 je Navrženo pro všestranná nastavení sítě, podpora pěti režimů provozu, které mají vyhovovat specifické potřeby.RGMII, která zvyšuje digitální komunikaci mezi Mac a Phy, zefektivňování přenosu dat a snížení designu Složitost, je ideální pro mědi v různých instalacích.Sgmii je kompaktní protokol s diferenciálními páry pro vysokou integritu signálu a nízký počet špendlíků, podpůrné připojení mědi a vlákna, široce používané pro své nízká síla a přizpůsobivost.RGMII na SGMII Transition nabízí Flexibilní připojení povolením přechodů RGMII-SGMII s konfigurací Možnosti zajištění kompatibility v různých nastaveních.Měď a vlákno Podpora SGMII podporuje obě měď (odolné, nákladově efektivní) a vláknitá (vysokorychlostní, dlouhá vzdálenost) spojení s Automatická detekce pro zjednodušené nastavení.Usnadňuje přechod vlákna (1000BASE-X) bezproblémové přechody mezi režimy mědi a vlákna, přizpůsobitelné obytnému a komerční prostředí založená na požadavcích na latenci a signál.

2. Jaká je provozní podmínka 88E1512?

Transceiver je vybaven integrovaným regulátorem napětí, který hladce pracuje na napájení 3,3 V a zároveň podporuje více napětí LVCMOS: 1,8 V, 2,5 V a 3,3 V.Tato adaptabilita umožňuje bezproblémovou integraci do systémů s různými energetickými rámcemi.Záměrná volba standardů napětí přímo ovlivňuje tepelnou správu a energetickou účinnost a hraje pozoruhodnou roli v inženýrských výzvách.Účastí na těchto aspektech můžete posílit dlouhověkost výkonu a udržitelný provoz zařízení.

3. Jaký balíček je k dispozici 88E1512?

Rozměry transceiveru jsou uzavřeny v kompaktním balíčku 56-pinové QFN, jsou 8 mm x 8 mm.Tento design se používá pro maximalizaci prostoru na hustých deskách obvodů, takže je vhodný pro aplikace s vysokou hustotou.Vzhledem k tomu, že elektronika pokračuje v trendy směrem k menším velikostem, je výběr kompaktních komponent bez ztráty funkčnosti stále důležitější.Balíček QFN nejen zlepšuje tepelný výkon, ale také snižuje stopu a přímo ovlivňuje všestrannost produktu a reakci na trh.
