Zkoumání funkcí, aplikací a variant LM358 IC

Tento článek se ponoří do komplexní role LM358 IC, dvoukanálového operačního zesilovače známého pro jeho energetickou účinnost a široký rozsah aplikací.Odhalí podrobnou architekturu, aplikace, praktické poznatky o implementaci a alternativy k LM358 IC.Poskytuje také důkladné porozumění její operační dynamice, konfiguraci PIN, variací balíčků a jeho integrovaných funkcí, které společně přispívají k jeho stavu transformační složky v elektronickém věku.

Katalog

Přehled IC LM358

LM358 IC je dvoukanálový operační zesilovač známý pro svůj energetický design.Tato složka, vyvinutá National Semiconductor, zahrnuje dva vysoce ziskové, frekvenčně kompenzované op-ampisy, adept při nezávislé operaci z jediného zdroje energie.Jeho široký rozsah napětí a jedinečná integrace je vhodný pro různé aplikace, jako jsou standardní obvody op-ampéra a zesilovače převodníku.LM358 podporuje napájení 3-32V DC a každý kanál může dodávat až 20 mA, takže je přitažlivý ve scénářích, které těží ze dvou operačních ampérů poháněných z jednoho zdroje v kompaktní konfiguraci 8 kolíků.

IC LM358 je zvláště vhodná pro scénáře, kde je zdůrazněna energetická účinnost.Aplikace zahrnují zpracování analogového signálu a aktivní návrh filtru.Jeho kompatibilita se širokým rozsahem napětí zvyšuje jeho užitečnost v průmyslové i spotřební elektronice.Je to role při propojení senzoru zahrnuje zesílení signálu, překlenutí mezery mezi snímanými jevy a vstupy mikrokontroléru.

Schopnost LM358 fungovat s jednostranným napájecím zdrojem zefektivňuje rozložení PCB ve přenosných zařízeních.Adaptabilita LM358 na různé zdroje energie a robustní výkon v různých podmínkách zdůrazňuje jeho spolehlivost a konzistenci.Jeho síla při zesílení slabých signálů s minimálním šumem ukazuje jeho účinnost konstrukce.

LM358 IC alternativy

• LM158

• LM258

• LM2904

• LM2409

• GL 358

• NE 532

• OPA 2237

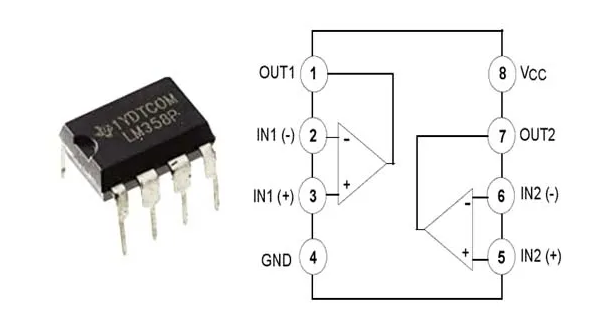

Konfigurace PIN LM358 IC

LM358, široce používaný operační zesilovač, zahrnuje 8 odlišných kolíků, z nichž každá má svou vlastní jedinečnou roli v různých aplikacích.Ponoření do jemností těchto kolíků může výrazně zlepšit návrh a zdokonalení obvodu.

Výstupy komparátoru (kolíky 1 a 7)

Tyto kolíky umožňují získávání výstupů z operačních zesilovačů.Jsou vhodné pro aplikace vyžadující srovnání signálu, jako jsou analogové digitální měniče.Promyšlený návrh smyček zpětné vazby může zajistit stabilitu a přesnost při zpracování signálu a nabídnout nuanční přístup k dosažení požadovaných výsledků.

Invertování vstupů (kolíky 2 a 6)

Tyto negativní vstupní terminály jsou klíčem k definování fázového vztahu vstupního signálu.Implementace negativní zpětné vazby prostřednictvím těchto vstupů zvyšuje kontrolu nad konfiguracemi zisku.Tato technika se běžně používá v obvodech zesilovače k ​​dosažení větší přesnosti a vyvážení technické přesnosti s funkčními potřebami.

Neinvertující vstupy (kolíky 3 a 5)

Tyto kolíky, které fungují jako pozitivní vstupní terminály, umožňují zesílení signálu bez fázové inverze.Použití neinvertujících konfigurací může výrazně zlepšit vstupní impedanci.Tento přístup je prospěšný při spojení se zdroji s vysokou impedancí k zachování integrity signálu, což odráží strategii při udržování účinnosti komunikace.

Země (pin 4)

Pozemní kolík, který slouží jako referenční bod obvodu, zajišťuje stabilní provoz.Využití uzemňovacích strategií, jako je použití konfigurace hvězd, může snížit hluk a zvýšit celkový výkon obvodu, zejména v citlivých scénářích.Takové praktiky prokazují horlivou pozornost věnovanou jemným zlepšením účinnosti.

Pozitivní napájení (PIN 8)

Tento pin poskytuje požadované napětí pro funkčnost LM358.Udržování stabilního napájení a začlenění obtokových kondenzátorů může minimalizovat fluktuace napětí a podpořit spolehlivější výkon provozního zesilovače.Pečlivá pozornost na tento aspekt je promyšlená zvážení v prostředích, kde je přesnost neustálým pronásledováním.

Varianty balíčku LM358

Balík	Dimenze	Jednotka
DSBGA (8)	1,31 x 1,31	mm
PDIP (8)	1,91 x 6,35	mm
To-Can (8)	9,08 x 9,31	mm
SOIC (8)	4,90 x 3,91	mm

Operační zesilovač LM358 je dodáván ve čtyřech odlišných možnostech balení.Každý balíček přináší své vlastní výhody a nabízí flexibilitu pro uspokojení různých potřeb aplikací.

DSBGA (pole velikosti míče velikosti)

Tento miniaturní balíček povrchu vyniká v nastavení omezených na prostory, jako jsou přenosná zařízení.Jeho kompaktnost pomáhá integraci do současné elektroniky, upřednostňuje efektivitu při zachování výkonu.

PDIP (plastový duální balíček in-line)

Balíček PDIP, který je známý pro snadnou manipulaci, je často využíván v prototypování a vzdělávacím prostředí.Umožňuje snadné vložení do chlebných a soketových aplikací.Tento styl představuje robustní mechanický design a dostatečnou robustnost pro časné testovací fáze.

To-can (tranzistorový obrys může)

Balíček, který je preferován v prostředích vyžadujících vynikající tepelný výkon, je vybrán pro jeho spolehlivost a těsnicí schopnosti.Užívá se ve vysoce stresových situacích, takže je vhodná pro citlivá vojenská a průmyslová využití.Jeho kovové pouzdro nabízí zvýšenou ochranu před výzvami pro životní prostředí.

SOT-25 (5) (malý obrysový tranzistor)

Balíček SOT-25 (5) je další varianta v malém měřítku, vytvořená pro využití s ​​nízkým výkonem.Jeho skromná stopa a nízkoprofilový design je vhodný pro desky s vysokou hustotou obvodů.Jeho praktičnost v těchto kontextech zdůrazňuje cíl optimalizace prostoru desky při zachování funkčnosti.

Funkce LM358 IC

Operační zesilovače kompenzované dvojitou frekvencí

LM358 IC integruje duální operační zesilovače vytvořené pro stabilitu i výkon za náročných podmínek.Tyto op-amps jsou kompenzovány kmitočty, což umožňuje stabilní provoz i ve scénářích s vysokým ziskem.Tato schopnost je výhodná pro aplikace, jako je kondicionování signálu a filtrování.

Vysoký napěťový zisk

LM358 se může pochlubit napěťovým ziskem 100 dB, účinně zesiluje slabé signály a změní menší vstupní posuny na znatelné změny výstupu.Tato vlastnost se používá v senzorových aplikacích, kde signály mají tendenci být slabý.

Šířka pásma 1 MHz

S šířkou pásma 1 MHz LM358 adeptly zpracovává celou řadu úkolů pro získávání zvuku a dat, což umožňuje rychlé a efektivní zpracování signálu.Tato šířka pásma pojme široké spektrum frekvencí, což je všestranné pro analogové i digitální systémy.

Všestranná podpora napájení

Kompatibilita LM358 s jediným i duálním napájecím zdrojem zvyšuje jeho flexibilitu.Tato adaptabilita umožňuje implementaci v různých konfiguracích výkonu a ukazuje se na výhodné při zařízeních pro baterii a nízkonapěťové zařízení.

Minimální dodací proud

Konzumace pouze 500 µA napájecího proudu se LM358 objevuje jako efektivní volba pro kontexty citlivé na energii, jako jsou přenosná zařízení.Tento nízký moci prodlužuje výdrž baterie a minimalizuje produkci tepla, které jsou dobré v nositelných technologiích a mobilních pomůckách.

Nízké vstupní offsetové napětí

LM358, který má napětí vstupu 2 MV vstupu, se ukáže jako prospěšné v přesných aplikacích, kde jsou malé nesrovnalosti vstupu škodlivé.Tento nízký posun zajišťuje přesné a stabilní zpracování signálu v měřicích a přístrojových obvodech.

Široký výstupní napětí

LM358 poskytuje široký výstupní napětí, od těsně nad zemí po blízkosti pozitivní přívodní kolejnice.Tento atribut maximalizuje rozsah výstupu a usnadňuje zpracování dynamického signálu, výhodné v zvukových zesilovačích a dalších aplikacích zaměřených na signál.

Aplikace LM358 IC

Obvod tmavého senzoru

Obvod tmavého senzoru využívá operační zesilovač LM358 podél světla závislého rezistoru (LDR), aby rozeznal posuny v okolním osvětlení.Začleněním fotodiodů nebo fototransistorů otevírá možnosti pro různé aplikace, jako jsou automatické osvětlení a monitorování životního prostředí.Obvod obsahuje komponenty jako 9V baterie, více rezistorů a tranzistor, z nichž každá přidává celkovou funkci obvodu.Variabilní rezistor umožňuje uživatelům upravit citlivost a přizpůsobit reakci obvodu na změny úrovní světla.

Obvod budíku šoku

Tento obvod, který se často vyskytuje v automobilových anti-krádežích, využívá LM358 nakonfigurovaný jako invertující spoušť Schmitt.Ve spojení s piezoelektrickým senzorem efektivně snímá mechanické vibrace nebo dopady.Specifické odpory se používají k doladění citlivosti na detekci, což usnadňuje přesné úpravy pro různá nastavení.Takové systémy ilustrují, jak nastavení citlivosti vyžaduje pečlivé vyvážení, aby se zabránilo falešným poplachům při zachování zabezpečení.

LM358 IC Výhody

Integrované duální operační zesilovače

LM358 zahrnuje duální operační zesilovače, které jsou interně kompenzovány, což eliminuje potřebu více napájecích zdrojů.To zjednodušuje návrh obvodu a nabízí efektivitu v různých elektronických aplikacích.Integrace podporuje nekomplikované návrhové procesy, optimalizuje použití komponent a snižuje náklady, takže je cenná v nastavení omezeného zdroje.

Přímé snímání na zem

Schopnost LM358 poskytovat přímé snímání na zemi bez dalších komponent je prospěšná.Tato funkce zajišťuje přesnost a přesnost v aplikacích senzorových a instrumentačních aplikací a sladí se s moderními principy designu se zaměřením na jednoduchost a spolehlivost.Z praktického hlediska podporuje stabilní a konzistentní provoz, zejména v zabudovaných systémech a přenosných zařízeních.

Vhodnost pro aplikace napájené baterií

LM358 je vhodný pro zařízení ovládaná baterie díky nízké spotřebě energie a vysoké účinnosti.Tato funkce zachovává energii a prodlužuje výdrž baterie, která je výhodná v nositelných technologiích a aplikacích dálkového průzkumu.Jeho bezproblémová integrace s bateriovými systémy snižuje údržbu a provozní náklady a představuje praktické řešení pro dlouhodobé nasazení.

Kompatibilita s různými logickými úrovními

Kompatibilita IC s různorodými logickými úrovními zvyšuje přizpůsobivost napříč platformami.Tato všestrannost je důležitá v prostředí smíšeného signálu, kde je potřeba komunikace mezi systémy.Snadnost práce s různými logickými standardy zdůrazňuje jeho vhodnosti jak pro dědictví, tak pro moderní systémy, což usnadňuje plynulejší přechody a integrace do upgradů systému.

Často kladené otázky [FAQ]

1. K čemu se používá LM358?

Operační zesilovač LM358 najde své místo v zesilovačích převodníku a blocích DC.Poskytuje zisk napětí 100 dB, což ukazuje na jeho přizpůsobivost ve spektru napětí v rozmezí od 3V do 32 V pro jednotlivé napájecí zdroje a od ± 1,5 V do ± 16 V pro dvojí zásoby.Tato flexibilita fystruje, která se ponoří do aplikací s nízkým výkonem.Mnoho z nich oceňuje jeho široký rozsah napětí a uvolňuje jeho integraci do nastavení ovládaných baterií a tradiční střídavé systémy.

2. Jaký je rozdíl mezi LM741 a LM358?

LM358 se slaví pro svou nízkou spotřebu výkonu, což zajišťuje potřeby návrhů efektivních baterií, na rozdíl od LM741, které obvykle působí jako komparátor napětí.Ve scénářích upřednostňující ochranu energie, například v přenosných zařízeních, se LM358 často objevuje jako chvályhodná volba.

3. Lze LM324 a LM358 vyměnit?

Přestože LM324 a LM358 sdílejí některé rysy, jejich počet pinů je odlišuje.LM358 je často vybírán pro efektivní návrhy obvodů, které upřednostňují kompaktnost a účinnost.Na druhé straně LM324 podporuje složitější nastavení s dalšími kolíky, což umožňuje větší všestrannost.Toto rozlišení často ovlivňuje rozhodnutí ve složitých systémech vyžadujících rozsáhlou integraci.

4. Lze LM358 a LM358 používat zaměnitelně v obvodu?

Varianta LM358S upoutá pozornost svou zvýšenou přesností a rychlostí, přizpůsobenou scénářům vyžadující rychlou dobu odezvy a přesnost.Tato vylepšení hrají vlivnou roli v současných vysokorychlostních obvodech, kde je rychlá reakce dobrá pro optimální výkon systému.Mnoho z nich pozoruje, že LM358S nabízí zvýšený výkon za podmínek rychlého posunu, podporuje stabilitu a spolehlivost.

5. Jaké jsou výhody LM258 ve srovnání s LM358?

LM258 vyniká jako možnost průmyslové třídy, známá pro poskytování vynikajícího výkonu v komerčním třídě LM358.Jeho zvýšená trvanlivost je oceněna v průmyslových prostředích, kde jsou podmínky bouřlivé.Tato spolehlivost často činí LM258 zvýhodněnou volbou v drsném prostředí, kde jsou jak trvanlivost, tak výkon nedílnou součástí.V různých aplikacích je robusnost LM258 důsledně důkladně spolehlivým spojencem v náročných situacích.
