Komplexní průvodce regulátorem napětí LM2577

Monolitický integrovaný obvod LM2577 nabízí všestranné řešení pro správu energie, vynikající v aplikacích Boost, Flyback a Forward Converter.Díky své schopnosti integrovat více funkcí do jediného návrhu zjednodušuje LM2577 složitost obvodu, což snižuje potřebu různých diskrétních komponent.To zvyšuje energetickou účinnost a podporuje efektivní a spolehlivé návrhy, což z něj činí výběr pro spotřební elektroniku a průmyslové aplikace.Prostřednictvím konzistentní regulace napětí a přizpůsobitelných konfigurací LM2577 řeší potřeby výkonnosti a účinnosti a nastaví vysoký standard při přepínání regulačních orgánů.

Katalog

Pinout

CAD model

Symbol

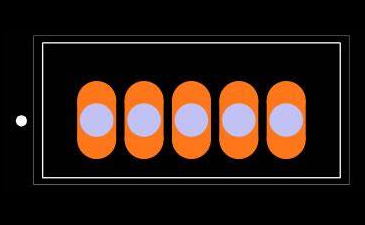

Stopa

Přehled LM2577

The LM2577 Objevuje se jako pokročilý monolitický integrovaný obvod, odborně vytvořený tak, aby usnadnil regulaci (Boost), flyback a dopředu s pozoruhodnou účinností.Jeho všestrannost je zvýrazněna třemi odlišnými možnostmi výstupního napětí: 12V, 15V a nastavitelná varianta.Tento promyšlený design minimalizuje poptávku po dalších externích komponentách a nabízí cestu k větší dostupnosti a snadnější zážitek.

LM2577 má výkonný přepínač 3.0A NPN, který je užitečný pro optimalizaci provozního výkonu.Integrací tohoto přepínače zmírňuje obvod typické výzvy spojené s externími přepínacími komponenty, čímž zefektivňuje návrh obvodu a zmírňuje potenciální chyby.Kromě toho zahrnuje vestavěné ochranné funkce, jako je omezení proudu, tepelné vypnutí a uzamčení podpětí, což podporuje spolehlivý provoz údržbou zařízení v rámci bezpečných parametrů.

Zařízení pracuje s frekvencí regulovanou oscilátorem 52 kHz, což eliminuje potřebu dalších komponent, podporuje jednodušší design a posiluje energetickou účinnost.Tato frekvence vyrovnává fyzickou velikost magnetických složek a celkovou provozní účinnost, takže je možné vytvářet konstrukce kompaktních obvodů, které poskytují značný výkon.Hlavně pozoruhodným atributem je jeho měkká schopnost startu.Tato funkce hraje klíčovou roli při správě proudu při spuštění, což umožňuje postupné zvýšení výstupního napětí.Toto kontrolované rampy nejen chrání obvod a zatížení před náhlými přepětími výkonu, ale může také prodloužit životnost připojených komponent a zároveň zvýšit celkovou stabilitu systému.

Funkce

Funkce	Popis
Minimální externí komponenty	Vyžaduje pro provoz několik externích komponent
Proud vysoce výstupního spínače	Výstupní přepínače NPN 3.0a, se schopností standoff 65 V
Široký rozsah vstupního napětí	Pracuje v rozmezí 3,5 V 40 V
Provoz proudového režimu	Zvyšuje přechodnou odezvu, regulaci linky a proud omezit
Frekvence interní oscilátoru	Vnitřní oscilátor 52 kHz
Funkce soft-start	Sníží průběh běhu během spuštění
Ochranné mechanismy	Výstupní spínač chráněn limitem proudu, nedostatek napětí uzamčení a tepelné vypnutí

Technické specifikace

Zde je obsah stolu pro nástroje Texas LM2577T-12 Specifikace a související podrobnosti.

Typ	Parametr
Mount	Skrz díru
Typ montáže	Skrz díru
Balíček / pouzdro	TO-220-5
Počet kolíků	5
Provozní teplota	-40 ° C ~ 125 ° C TJ
Obal	Trubice
Série	Simple Switcher®
JESD-609 kód	E0
Kód PBFree	Žádný
Stav dílu	Zastaralý
Úroveň citlivosti na vlhkost (MSL)	1 (neomezený)
Počet zakončení	5
ECCN kód	Ear99
Terminál povrch	Cín/olovo (SN/PB)
Poloha terminálu	SINGL
Číslo základní dílu	LM2577
Funkce	STROP-UP, STEP-UP/STEP-DOWN
Počet výstupů	1
Účinnost	80%
Napětí - vstup (max)	40V
Výstupní napětí	12V
Typ výstupu	Opravené
Maximální výstupní proud	3a
Provozní napájecí napětí	40V
Napětí - vstup (min)	3,5V
Vstupní napětí - nominální	5V
Analog IC - jiný typ	Přepínání regulátoru
Konfigurace výstupu	Pozitivní nebo negativní
Klidový proud	10 mA
Topologie	Boost, Flyback, Forward Converter
Režim řízení	Proudový režim
Frekvence - přepínání	52 kHz
Technika kontroly	Modulace šířky pulsu
Synchronní usměrňovač	Žádný
Nominální výstupní napětí	12V
Výška	8,89 mm
Délka	10,16 mm
Šířka	4,7 mm
Dosáhnout SVHC	Ne SVHC
Stav ROHS	Nesrovnané
Olovo zdarma	Obsahuje olovo

Schéma funkčního bloku

Ekvivalent

Číslo modelu	Výrobce	Popis
LM2577T-12/LF03	Texas Instruments	Simple Switcher® 3,5V až 40V, nízký počet komponent 3A Zvýšení regulátoru 5 až 220
LM2577T-12/LB03	Texas Instruments	Simple Switcher® 3,5V až 40V, nízký počet komponent 3A Zvýšení regulátoru 5 až 220
LM2577T-12	Texas Instruments	Simple Switcher® 3,5V až 40V, nízký počet komponent 3A Zvýšení regulátoru 5 až 220-40 až 125
Lm2577t-12flowlb03	Texas Instruments	6A přepínání regulátoru, 62 kHz přepínání freq-max, psfm5, TO-220, 5 PIN

Srovnatelné části

Číslo dílu

Výrobce

Balíček / pouzdro

Počet kolíků

Počet výstupů

Maximální výstupní proud

Frekvence - přepínání

Vstupní napětí - nom

Napětí - vstup (min)

Napětí - vstup (max)

Nominální výstupní napětí

Výstupní napětí

Účinnost

LM2577T-12

Texas Instruments

TO-220-5

5

1

3a

52 kHz

5 v

3,5 v

40 v

12 v

12 v

80%

LM2575T-ADJ

Na polovodiči

TO-220-5

5

1

3a

-

5 v

3,5 v

40 v

5 v

60 v

80%

LM2576T-5.0

Texas Instruments

TO-220-5

5

1

3a

-

12 v

4,75 v

40 v

5 v

5 v

77%

LM2577T-ADJ

Texas Instruments

TO-220-5 tvořené vodiče

5

1

3a

-

12 v

3,5 v

40 v

5 v

5 v

80%

LM2596T-5.0

Texas Instruments

TO-220-5

220

1

-

-

12 v

4,75 v

40 v

37 v

5 v

-

Aplikace

Základní regulátor Boost

LM2577 je vysoce přizpůsobivý integrovaný obvod napájení přepínače (SMPS), který inteligentně zvyšuje úrovně napětí pro různé aplikace.Když je začleněn do standardního obvodu regulátoru Boost, usnadňuje efektivní přeměnu napětí, což z něj činí vynikající volbu pro zařízení ovládaná baterie, která závisí na konzistentním výstupu.Skutečná pozorování naznačují význam pečlivého výběru hodnot induktoru a kondenzátoru, protože tato volba může výrazně zvýšit účinnost a minimalizovat zvlnění napětí.Navíc pečlivá tepelná správa hraje dynamickou roli při zajišťování spolehlivého provozu, protože nadměrné teplo může ohrozit výkon i životnost.

Flyback a Forward Converters

Všestrannost LM2577 se vztahuje na pokročilejší topologie, jako jsou Flyback a Forward Converters.Tato uspořádání se často vyskytuje ve scénářích vyžadujících elektrickou izolaci nebo vícenásobné výstupy napětí, běžně pozorované v energetických adaptérech a průmyslových strojích.Navrhování těchto měničů vyžaduje pečlivou pozornost na specifikace transformátoru, které přímo ovlivňují účinnost systému a celkový výkon.Praktické aplikace odhalují vážný význam uchopení konfigurací vinutí transformátoru a izolačních technik, protože tyto faktory mohou významně ovlivnit spolehlivost obvodu.

Regulátor s více výstupy

Schopnost LM2577 spravovat více výstupů je většinou prospěšná pro systémy, které vyžadují odlišné úrovně napětí od singulárního zdroje energie.Tato funkce se stává stále důležitější v kompaktních zabudovaných systémech a komunikačních zařízeních, kde jsou dominantní jak prostorová, tak energetická účinnost.Proces navrhování regulátoru s více výstupy vyžaduje jemnou rovnováhu požadavků na zatížení při zachování stability napříč každým výstupem.Silné zaměření na výběr komponent a rozložení obvodů je nutností, protože průmyslové standardy zdůrazňují hodnotu minimalizace problémů s křížovou regulací a zajištění toho, aby každý výstup mohl dodržovat stanovené úrovně napětí v rozsahu podmínek zatížení.

Balík

Výrobce LM2577

Texas Instruments (TI) stojí jako prominentní postava v globální polovodičové krajině a může se chlubit operacemi ve 35 zemích.Společnost TI, která byla založena v roce 1958, důsledně posunula hranice technologického pokroku a je široce uznána za svou průkopnickou práci v integrovaných obvodech.S vyhrazenou pracovní silou více než 30 000 zaměstnanců se společnost pečlivě zapojuje do designu, výroby a marketingu pokročilých analogových a zabudovaných zpracovatelských čipů.Závazek společnosti TI, soustředěný v Dallasu v Texasu, generuje více než 80% svých příjmů, což odráží zaměřené strategické směr v těchto základních oblastech.

Jako dynamický lídr v oblasti pokroku v technologii se Ti TI nejen daří v analogových a zpracováních inovacích, ale také odborně naviguje do doplňkových nadvlády, jako je digitální zpracování světla (DLP) a vzdělávací nástroje, které zahrnují kalkulačky a vícejádrové procesory.Tato diverzifikace znamená odhodlání společnosti rozšířit své technologické horizonty a zároveň vytrvale dodržovat své počáteční silné stránky.
