Principy a aplikace BSS138 MOSFET

Tento článek se ponoří do specifik BSS138 MOSFET, zkoumá jeho vlastnosti, aplikace a nezbytné úvahy při jeho nasazení do návrhů obvodů.Od porozumění jeho základních vlastnostech až po zkoumání praktických aplikací a alternativ poskytuje diskuse komplexní přehled, který vám pomůže optimalizovat elektronické projekty pro zvýšenou výkonnost a kompatibilitu.

Katalog

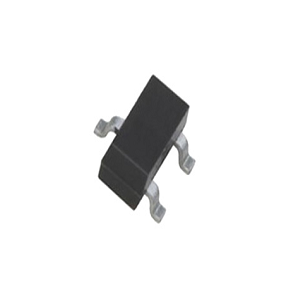

Porozumění BSS138 MOSFET

The BSS138 patří do rodiny N-kanálových mosfetů, známý pro svou nízkou rezistenci 3,5 ohmů a vstupní kapacitou 40 pf.Tento specifický MOSFET je přizpůsoben pro operace logické úrovně v balíčcích povrchových zařízení (SMD).BSS138, který je schopen dokončit přepínač v pouhých 20 ns, je ideálním pro vysokorychlostní a nízkonapěťové aplikace.Jeho využití zahrnuje různá přenosná zařízení, jako jsou mobilní telefony, kde se projevuje jeho efektivní výkon.

MOSFET má nízké prahové napětí 0,5 V, což zvyšuje účinnost v mnoha obvodech.BSS138 zvládne kontinuální proud 200 mA a špičkový proud až 1A.Překročení těchto limitů riskuje poškození složky, což je faktor, který vyžaduje pečlivou pozornost.BSS138 působí spolehlivě v malých úkolech.Jeho omezení v současném mandátu manipulace s promyšleným zvážením v aplikacích s vyšším zatížením.Pro praktické příklady je třeba při sestavování zařízení omezených na energii, je třeba si být vědom těchto omezení, aby se obešla potenciální selhání obvodu.

Alternativy a ekvivalenty

• • 2N7000

• • 2N7002

• • NTR4003

• • FDC558

• • FDC666

• • BS170

• • IRF3205

• • IRF540N

• • IRF1010E

• • 2N7000

• • BS170N

• • FDN358P

• • BSS84

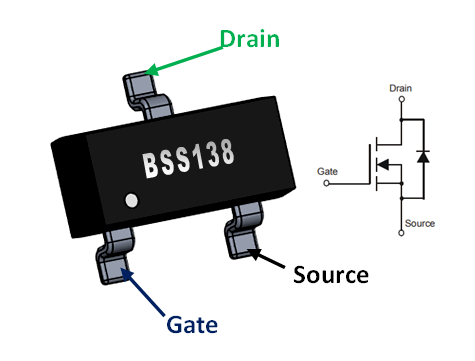

Konfigurace pinů BSS138 MOSFET

Zdroj (pin 1)

Tento terminál slouží jako výstupní bod pro proud protékající MOSFET.Současná správa v tomto terminálu je dobrá pro optimální výkon obvodu.Mnoho často se často zaměřuje na minimalizaci odporu ve zdrojovém spojení, úsilí, které odměňuje ve vysokofrekvenčních aplikacích, kde se počítá každý miliohm.Efektivní proudový tok může vést nejen k ziskům výkonu, ale také ke zvýšení spokojenosti při dosahování technické jemnosti.

Brána (špendlík 2)

Tento terminál moduluje spojení mezi zdrojem a odtokem a ovládá zkreslení MOSFET.Rychlost, při které přepínače brány ovlivňují celkovou energetickou účinnost, což je detail, který neovlivňuje pouze analytiku výkonu, ale také hrdost na tvorbu hladce provozního obvodu.Kapacita Gate je klíčovým faktorem v této modulaci, s jeho důsledky pro přepínání a přesnost napětí vyžadují jemné úpravy a doladění.

Drain (špendlík 3)

Proud vstupuje přes tento terminál a schopnost odtoku zvládnout tento příliv diktuje kapacitu pracovního vytížení MOSFET.To zahrnuje ochranu proti tepelným napětím, praxe, která často zahrnuje techniky tepelného řízení, jako jsou chladiče a optimalizované rozložení PCB.Spokojenost odvozená z dobře chlazeného a efektivního odtoku není pouze technická;Vidění designu vydrží vyšší úroveň výkonu bez degradace přináší pocitu úspěchu jakémukoli.

Specifikace BSS138 MOSFET

Specifikace	Hodnota
Typ	Logická úroveň N-Channel MOSFET
Odolnost proti statu	3,5 ohmů
Kontinuální odtokový proud (ID)	200 Ma
Napětí odtokového zdroje (VDS)	50 v
Minimální prahové napětí brány (VGS)	0,5 v
Maximální prahové napětí brány (VGS)	1,5 v
Zapněte čas	20 ns
Vypnout čas	20 ns
Balík	SOT23 SMD
Napětí odtokového zdroje (VDS)	50 v
Napětí zdroje brány (VGSS)	± 20 v
Nepřetržitý proud odtoku (ID) při t = 25 ° C	0,22 a
Pulzní odtokový proud	0,88 a
Maximální rozptyl výkonu	300 MW
Provozní a teplotní rozsah skladování	-55 ° C až +150 ° C.
Maximální teplota olova pro pájení	300 ° C.
Tepelný odpor	350 ° C/W.
Vstupní kapacita	27 pf
Výstupní kapacita	13 pf
Kapacita reverzního přenosu	6 pf
Odolnost proti bráně	9 ohmů

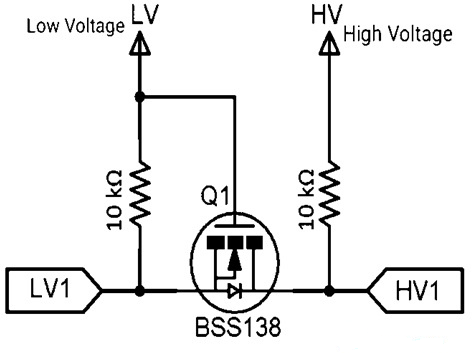

Schéma obvodu BSS138

Integrace BSS138 MOSFET jako obousměrných řadičů úrovně zahrnuje pečlivé spojení jak s nízkým napětím (3,3 V), tak s vysokým napětím (5V).Brána MOSFET se připojuje k napájení 3,3 V, její zdrojové odkazy na sběrnici s nízkým napětím a odtokovými vazbami na vysokopěťovou sběrnici.Toto nastavení zajišťuje bezproblémové přesun obousměrné logické úrovně, což umožňuje, aby zařízení s různým napětím musí bezpečně komunikovat.

Pohotovostní stav

Bez vstupního signálu zůstává výstup vysoký při 3,3 V nebo 5V, dodržován rezistory R1 a R2.MOSFET zůstává ve stavu off (0V VGS).Tato výchozí konfigurace minimalizuje zbytečné využití energie a udržuje stabilitu obvodu.Pro stabilní výkol pohotovostního výkonu je vyžadován výběr vhodných hodnot rezistoru.

Strana s nízkým napětím vytáhla nízko

Snížení nízkonapěťové strany na 0V aktivuje MOSFET a způsobuje nízký výstupní signál na vysoké napětí.Tento přechod se používá pro komunikační protokoly vyžadující takové změny a vysokorychlostní přenos dat v nastavení smíšeného napětí.

Vysokopěťová strana nízko

Snížení napětí na straně vysokého napětí otáčí MOSFET zapnutým a na obou stranách generuje odpovídající signál nízké úrovně.Toto obousměrné posunutí zvyšuje flexibilitu a funkčnost systému.Vylepšení přepínacích atributů MOSFET může dále zvýšit spolehlivost a účinnost systému, zejména v aplikacích, které vyžadují přesné řízení napětí.Prostřednictvím těchto komplexních pozorování je zřejmé, že obousměrná logická úroveň přesouvání nejen přemostí různé napětí, ale také operuje komunikační proces, což zajišťuje jeho integritu i odolnost.

Aplikace MOSFET BSS138

Obvody nízkého napětí/proudu

BSS138 si získal pověst v aplikacích s nízkým napětím a nízkým proudem díky svým chvályhodným elektrickým vlastnostem.Jeho nízké prahové napětí mu umožňuje aktivovat při minimálním napětí, což z něj činí ideální volbu pro zařízení ovládaná baterie a přenosnou elektroniku.Tato kvalita se stala stále důležitější v současné elektronice, poháněné naléhavou potřebou energetické účinnosti.S postupem trendu směrem k miniaturizaci, součásti jako BSS138, schopné efektivně fungovat při sníženém napětí, hrají roli při prodloužení výdrže baterie a umožňují více kompaktních návrhů zařízení.

Obousměrné řadiče na úrovni logiky

Jeden použití pro BSS138 je v obousměrné logické úrovni řadičů.Tato zařízení jsou nápomocná při zajišťování hladké komunikace mezi různými systémy pracujícími na různých úrovních napětí.Taková funkce je neocenitelná ve složitých nastaveních, kde se musí více mikrokontrolérů nebo senzorů s různými požadavky napětí bez problémů integrovat.Spolehlivý výkon BSS138 udržuje integritu signálu, což zase zvyšuje účinnost a funkčnost elektronických systémů.Tato aplikace je často pozorována v projektech mikrokontroléru, kde integrace senzorů a periferií vyžaduje porovnávání úrovně napětí pro správnou komunikaci.

DC-DC Converters

BSS138 se ukáže jako důležitý při navrhování převodníků DC-DC, zejména ve scénářích vyžadujících efektivní regulaci napětí.Tyto převaděče jsou centrální jak ve spotřební elektronice, tak v průmyslových systémech, kde je vyžadována stabilita výstupního napětí z nestabilního vstupu.Díky své nízké rezistenci na state, BSS138 minimalizuje ztráty vedení, což zvyšuje účinnost konverze.Taková účinnost je obzvláště dobrá u aplikací citlivých na energii, jako jsou systémy obnovitelné energie a přenosná elektronická zařízení, kde dopad na výdrž baterie a úspory energie.

Nízký stavový odpor

V situacích vyžadujících minimální odpor ve státě vyniká BSS138 MOSFET.Tato funkce snižuje rozptyl energie, zlepšuje tepelné řízení a celkový výkon zařízení.Vezměte jako příklad přepínání napájecích zdrojů, zde, nízký odpor ve stavu zajišťuje efektivní přenos energie a minimální tvorbu tepla, což zvyšuje spolehlivost a dlouhověkost elektronických komponent.Vylepšená tepelný výkon také činí BSS138 vhodný pro vysokou hustotu a kompaktní elektronické návrhy, kde je zapotřebí řízení rozptylu tepla.

Systémy e-mobility a správy energie

V rozšiřující se doméně e-mobility se BSS138 používá v elektrických vozidlech a dalších inovacích e-mobility.Efektivní řízení energie se používá pro výkon, bezpečnost a trvanlivost těchto systémů.Charakteristiky BSS138 podporují přísné požadavky na nízkou ztrátu energie a vysokou spolehlivost v distribuci a řízení energetiky v elektrických vozidlech.Tento MOSFET je stejně cenný v systémech obnovitelných zdrojů energie, kde kompetentní přeměna a řízení energie ovlivňuje výkonnost a udržitelnost systému.Jak tyto technologie postupují, komponenty jako BSS138 budou i nadále procházet jejich vývoj.

DataSheet PDF

Datové listy BSS138:

BSS138 Datasheet.pdf
