AT89S52-24PU MicroController: Funkce a jak to funguje?

V tomto článku se ponoříme do architektury, konfigurace PIN a speciálních funkcí AT89S52-24PU a zkoumáme, jak se tyto prvky spojují a vytvářejí mikrokontrolér, který vyniká v různých aplikacích.Prozkoumáme možnosti a alternativy nahrazení a zajistíme, abyste získali komplexní porozumění místu AT89S52-24PU v širší krajině mikrokontrolérových řešení.

Katalog

Co je AT89S52-24PU?

The AT89S52-24PU je všestranný 8bitový mikrokontrolér oslavovaný pro svou účinnost a schopnost pracovat při nízkých napětích.Dodává se s 8K programovatelnou pamětí flash v systému.V rámci řady 80C51 zjednodušuje přeprogramování prostřednictvím svého na čipu Flash, programování v systému (ISP) a tradičními programátory.Statický logický design umožňuje úpravy frekvence hodin na 0 Hz, což zvyšuje flexibilitu se dvěma režimy úspory energie.

V nečinném režimu, zatímco se CPU zastaví, periferní funkce pokračují hladce.V režimu Power-Down jsou data RAM zachována a všechny funkce se zastaví, dokud se nespustí přerušení nebo resetování hardwaru.

Nahrazení a alternativy

• • AT89S52-24PC

• • STC89C52

• • AT89S51

• • AT89C52

• • AT89S52-24PI

AT89S52-24PU PIN Konfigurace

Mikrokontrolér AT89S52-24PU se může pochlubit všestranným uspořádáním se 40 kolíky, z nichž každá je určena pro konkrétní úkoly.Toto nastavení pomáhá prozkoumat inovativní aplikace ve vestavěných systémech.

Pro hladký provoz mikrokontroléru je důležitý spolehlivý zdroj energie.Kolíky 40 (VCC) a 20 (GND) zvládají výkon a pozemní povinnosti, které tvoří podloží jeho výkonu.V praxi může začlenění oddělení kondenzátorů pomoci snížit hluk napájení.

Port 0 (kolíky 32-39): Jako sběrnice pro adresu dat i nižšího řádu během paměti a I/O úkolů vyžaduje tento port při nastavení jako vstup.

Port 1 (kolíky 1-8): primárně pro I/O úkoly, tento port se vyrovná s různými periferiemi a zvyšuje přizpůsobení mikrokontroléru.

Port 2 (kolíky 21-28): Slouží jako sběrnice adresy vyššího řádu a obecný port I/O, port 2 je potřeba rozšiřování paměti nad rámec vnitřních limitů.

Port 3 (kolíky 10-17): Port 3, známý pro svou multifunkčnost, zpracovává sériovou komunikaci (RXD, TXD), přerušení (INT0, INT1) a ovládání časovače (T0, T1), obohacující schopnosti postupného zpracování.

Reset (PIN 9): Tento kolík restartuje mikrokontrolér s vysokým pulsem, resetuje všechny registry a nastaví počítadlo programu na nulu.Frekvence a doba trvání pulsu vyžadují pečlivou kontrolu, aby byla zajištěna spolehlivá provoz.

Oscilátorové kolíky (XTAL1, XTAL2 - kolíky 18, 19): Integrálně na generování hodin, tyto kolíky ovlivňují načasování a rychlost provádění.Výběr vhodné krystalové oscilátorové frekvence tvaruje aspekty výkonu, jako je využití energie a rychlost zpracování.

Specifikace AT89S52-24PU

Atribut produktu	Hodnota atributu
Výrobce	Mikročip
Balíček / pouzdro	PDIP-40
Obal	Trubice
Délka	52,58 mm
Šířka	13,97 mm
Výška	4,83 mm
Přívodní napětí	4 V ~ 5,5 V
Provozní teplota	-40 ° C ~ 85 ° C
Velikost paměti programu	8 KB
Velikost dat RAM	256 b
Počet I/OS	32 I/O.
Typ rozhraní	Uart
Maximální hodinová frekvence	24 MHz
Styl montáže	Skrz díru
Typ produktu	8bitové mikrokontroléry - MCU

Funkce AT89S52-24PU

8bitová dynamika programování a programování

Mikrokontrolér AT89S52-24PU se může pochlubit dynamickým 8bitovým CPU.Jeho rychlé programovací schopnosti zvyšují provozní účinnost napříč různými aplikacemi, což odráží lidské touhy pro rychlost a optimalizaci.

I/O flexibilita a Flash paměť

Vybaven 32 programovatelnými I/O linky, poskytuje hojnou flexibilitu pro bezproblémové propojení s různými zařízeními.Flash paměť podporuje online programování, umožňuje snadnější aktualizace a úpravy, podobné přizpůsobení se neustále se měnícím potřebám bez výměny hardwaru.

Napěťová a instruktážní sada

Provozní napětí mezi 4,0 V a 5,5 V vyhovuje široké škále elektronických prostředí.Mikrokontrolér se vyrovnává s uznávanou sadou instrukcí MCS-51, oslavovaný pro svou účinnost a spolehlivost v zabudovaných systémech.

Frekvence, výkon a účinnost

Podpora úplných statických operací od 0 do 33 MHz umožňuje přizpůsobit spotřebu energie a výkon konkrétním potřebám, zejména ve scénářích citlivých na energii, což se zabývá obavami o správu zdrojů.

Přerušení, paměť a časovače

S 8 zdroji přerušení mikrokontrolér adeptly zpracovává komplexní aplikace.Zahrnuje 256 bajtů na čipu RAM a tři 16bitové časovače/čítače, které zajišťují přesné načasování a ovládání, dobré pro aplikace, které vyžadují přesnost a spolehlivost.

Optimalizace energie a praktický design

Zahrnutí režimů spánku optimalizuje využití energie pro zařízení napájená z baterií, což přispívá k prodloužené výdrži baterie, kývnutí na náchylnost k udržitelnosti.

Všestrannost

Adaptabilita AT89S52-24PU, která vyvažuje design bohaté na funkce a omezení systému, rozšiřuje svou přitažlivost ve vzdělávací, průmyslové a spotřební elektronice.Mikrokontrolér je příkladem promyšlené, které účinně zajišťuje rozmanité požadavky.

Použití a dopad AT89S52-24PU

Mikrokontrolér AT89S52-24PU je rozsáhle využíván na mnoha polích, včetně zabudovaných řídicích systémů, inteligentních zařízení a automatizačních technologií.Má flexibilní frekvenci hodin a online programování, které zjednodušuje aktualizace i údržbu.Hraje roli v elektronických časovačích, automobilové elektronice a systémech sběru dat.Z jeho funkcí těží vestavěné systémové řadiče, ovládání elektronického zobrazení a komunikační rozhraní.Je to pomoc v různých automatizačních zařízeních.

AT89S52-24PU, vyzbrojený integrovanými časovači, poskytuje přesné načasování aplikací, jako jsou elektronické časovače a automobilové ECU.Tato přesnost se podobá tomu, jak tento pečlivě upravuje systémy tak, aby bylo dosaženo maximálního výkonu, což uznává hodnotu načasování pro účinnost a spolehlivost.V rámci domácí i průmyslové krajiny se mikrokontrolér používá při sběru a analýze dat senzorů pro správu vestavěných systémů.Tato zrcadla používají zpětnou vazbu k doladění systémů, zvyšování bezpečnosti a optimalizaci využití energie.Schopnost mikrokontroléru spravovat displeje a povolení sériové komunikace usnadňuje hladká rozhraní.Efektivně organizuje operace robotických a montážních linků, podobně jako synchronizace továrních strojů pro špičkové produktivitě a přesnost.

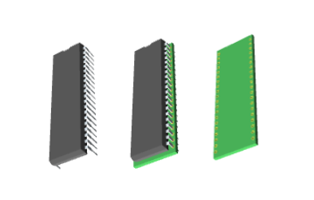

3D model AT89S52-24PU

Mikrokontrolér AT89S52-24PU upoutá pozornost v zabudovaných systémech pro své všestranné 8bitové schopnosti CPU.Je to základ v mnoha elektronických projektech, díky své spolehlivosti a přímé programovatelnosti.

Využití 3D modelů pro komponenty, jako je AT89S52-24PU, umožňuje vizualizaci prototypování.Tento proces pomáhá při minimalizaci výdajů a vyhýbání se možným chybám na shromáždění.Při přesné vizualizaci se můžete hluboce ponořit do všech detailů jejich návrhů, zvýšit přesnost a zdokonalení.3D modely zvyšují přesnost v návrhu PCB, optimalizaci prostoru a využití zdrojů.Zkoumání těchto modelů může vést k vylepšení propustnosti výroby.Jakmile jsou tyto poznatky integrovány do pracovních postupů, jsou nejlepší pro iterační návrhové pokroky.

AT89S52-24PU, vybaven 8 kb flash paměti a 256 bajtů RAM, nabízí solidní podporu napříč různými programovacími aplikacemi.Její všestrannost slouží široké škále použití, zejména v automatizačních a kontrolních systémech, kde je účinnost vážena.Moderní elektronika těží z Keen Energy Management.Nízká spotřeba energie tohoto mikrokontroléru z něj činí oblíbený pro aplikace ovládané baterií.

Provozní proces mikrokontroléru AT89S52

Inicializace a resetování mechanismu

Když AT89S52 obdrží napájení, podstoupí řadu inicializačních kroků k přípravě na hladké provádění programu.Začíná nastavením prvního kolíku pro resetování mikrokontroléru.Pro začátek ze známého stavu a vyhýbání jakémukoli neočekávanému chování, které by mohlo narušit operace, je nutný proces resetování stabilního.

Konfigurace systémových hodin

Systémové hodiny jsou nakonfigurovány pomocí vnitřního oscilátoru připojeného k krystalu, který stabilizuje frekvenci hodin a zajišťuje přesnost načasování.Věnujte pečlivou pozornost sladění specifikací krystalu oscilátoru s potřebami jejich aplikace a usilují o optimální výkon.

Provedení programu a správa paměti

Provedení programu začíná s načítáním kódu a pomocí čítače programu pro zahájení zpracování pokynů z paměti.Rozhraní RAM a externí paměť na čipu hrají roli ve správě ukládání dat.Zaměřte se na vyvážení využití čipu a externí paměti k dosažení vyšší účinnosti a rychlosti.

Vstup dat a manipulace s výstupem

Mikrokontrolér odborně spravuje datové vstupy a výstupy na různých rozhraních, což usnadňuje interakci s externími prostředími.Porty jsou navrženy tak, aby podporovaly množství vstupních/výstupních funkcí.Úspěšná integrace do aplikací vyžaduje promyšlený návrh rozhraní, zajišťující spolehlivé zpracování dat a citlivost.

Interakce vnějšího prostředí

AT89S52 umožňuje efektivní komunikaci s externími periferiemi a přizpůsobuje se změnám životního prostředí.Tato flexibilita vyhovuje aplikacím od průmyslové automatizace po spotřební elektroniku.Často se díváme dopředu, s ohledem na budoucí integrační potenciály a škálovatelnost při plánování.Mikrokontrolér AT89S52 předvádí flexibilitu a přesnost v různých operačních kontextech, přičemž závislé na sladění základního nastavení s hardwarovým i aplikačním požadavkem.

DataSheet PDF

AT89S52-24PU Datasheets:

AT89S52.PDF

Často kladené otázky [FAQ]

1. Jaké výhody nabízí AT89S52?

AT89S52, využívající inovativní netěsnou paměť Microchip, hladce se integruje do převládající instrukční sady 80C51.Jeho vestavěná paměť Flash umožňuje bezproblémové aktualizace v systémech, které zajišťují vyvíjející se potřeby iteračního vývoje a dynamických úprav produktů.Díky tomu je důležitý nástroj k vyvážení tradice a moderní funkce.

2. Jak se charakterizuje mikrokontrolér AT89S52?

Tento mikrokontrolér harmonizuje nízké využití energie s vysokou účinností a může se pochlubit 8k bajtů flash paměti na základě špičkové technologie Atmelu.Tato harmonická směs způsobuje, že se hodí pro více aplikací, kde efektivita a spolehlivost hluboce rezonují s očekáváním uživatele pro výkon.

3. jaký je počet kolíků mikrokontroléru AT89S52?

Mikrokontrolér, který má sadu 40 kolíků, zahrnuje 32 GPIO kolíků, několik časovačů, více přerušení, sériový port a oscilátor na čipu s podpůrnými obvody.Taková flexibilní architektura pinů pojme rozmanité designové cesty a přitahuje projekty vyžadující robustní řešení propojení.

4. jaké role se může provést mikrokontrolér AT89S52?

Tento mikrokontrolér je přizpůsobivý a dohlíží na spektrum aplikací pro digitální kontrolu.Jeho provozní režimy, provozní, nečinné a zapnutí, účinně slouží při optimalizaci využití energie.To je prospěšné v zařízeních závislých na baterii, kde se rozšiřující dlouhověkost baterie vyrovnává s cíli správy energie.

5. Co rozlišuje mikrokontrolér AT89C52?

AT89C52, patřící do sestavy 8051, nabízí 8 kB programovatelné flash paměti a 256 bajtů RAM.Vykazuje pozoruhodnou odolnost, která trvá až 1000 cyklů zápisu/vymazání, což zvyšuje jeho vhodnosti pro přísné aplikace.Jeho trvanlivost je přitažlivá v dlouhodobých scénářích, kde silný výkon má význam.
